第十章 航空摄影测量技术研究

例如，一幢多坡面屋顶的房屋，其照度不同，屋顶各部分的色调也不同。
相同的物体，当其含水量不同时，它们的影像色调就有深浅。例如，一块地，一
部分干的，另一部分是湿的，前者反射光线多，因此影像色调比后者的要浅。
不同颜色的物体，在像片上呈现不同的色调。例如：物体表面颜色为白、黄时，

影像的色调呈白、浅灰色；当物体表面颜色为红、灰色时，影像的色调呈灰色：当物
体表面的颜色为绿、黑时，影像的色调为深灰色、黑色。
物体表面结构平整程度，影响到反光能力的强弱，使影像的色调产生差别。比如
表面平整光滑要比表面粗糙的物体明亮，因为前者反射光线方向性强，后者呈漫反射，

散失光量多，所以打谷场比耕地的影像色调要浅。
某些物体随季节而改变颜色，因此，在像片上的影像色调也不同。例如树林，春
季为浅绿色，夏季绿色，故其影像的色调春季比夏季为浅。
（四）影像的阴影

航空摄影一般在天气晴朗时进行，因此高出或低于地面的物体都有阴影。
根据阴影的性质，可以分为阴影和落影：阴影是指阳光照射不到的物体背光部分，
这是属于物体本身不可分割的一部分；落影是指该物体投到地而（或其他物体）上的
黑影在像片上的构像。例如，房屋就既有阴影，也有落影。像片判读时一定要把两者

区分清楚，否则，直接影响到该地物的形状、大小和它在像片上的正确位置。

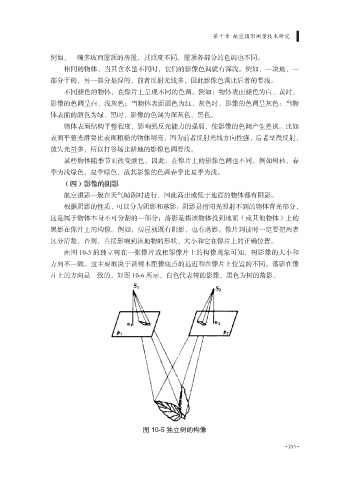

由图 10-5 的独立树在一张像片或相邻像片上的构像现象可知，树影像的大小和
方向不一致。这主要取决于该树木距像底点的远近和在像片上位置的不同。落影在像
片上的方向是一致的，如图 10-6 所示，白色代表树的影像，黑色为树的落影。

图 10-5 独立树的构像

• 253 •
