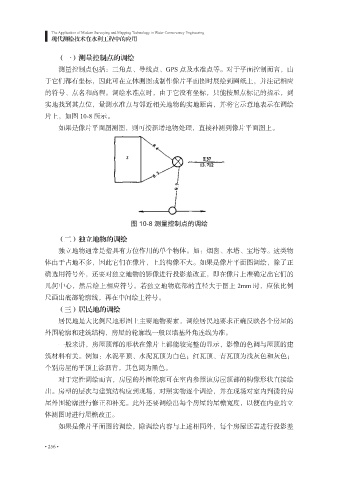

现代测绘技术在水利工程中的应用

（一）测量控制点的调绘
测量控制点包括：三角点、导线点、GPS 点及水准点等。对于平面控制而言，由
于它们都有坐标，因此可在立体测图或制作像片平面图时展绘到圈纸上，并注记相应

的符号、点名和高程。调绘水准点时，由于它没有坐标，只能按照点标记的指示，到
实地找到其点位，量测水准点与邻近相关地物的实地距离，并将它示意地表示在调绘
片上，如图 10-8 所示。
如果是像片平面图测图，则可按新增地物处理，直接补测到像片平面图上。

图 10-8 测量控制点的调绘

（二）独立地物的调绘
独立地物通常是指具有方位作用的单个物体。如：烟囱、水塔、宝塔等。这类物

体由于占地不多，因此它们在像片，上的构像不大。如果是像片平面图调绘，除了正
确选用符号外，还要对独立地物的影像进行投影差改正，即在像片上准确定出它们的
几何中心，然后绘上相应符号。若独立地物底部的直径大于图上 2mm 时，应依比例

尺画出底部轮廓线，再在中间绘上符号。
（三）居民地的调绘
居民地是大比例尺地形图上主要地物要素，调绘居民地要求正确反映各个房屋的

外围轮廓和建筑结构，房屋的轮廓线一般以墙基外角连线为准。
一般来讲，房屋顶部的形状在像片上都能较完整的显示，影像的色调与屋顶的建
筑材料有关。例如：水泥平顶、水泥瓦顶为白色；红瓦顶、青瓦顶为浅灰色和灰色；

个别房屋的平顶上涂沥青，其色调为黑色。
对于定性调绘而言，房屋的外圈轮廓可在室内参照该房屋顶部的构像形状直接绘
出。房型的层次与建筑结构应到现场，对照实物逐个调绘，并在现场对室内判读的房
屋外围轮廓进行修正和补充。此外还要调绘出每个房屋的屋檐宽度，以便在内业的立

体测图时进行屋檐改正。
如果是像片平面图的调绘，除调绘内容与上述相同外，每个房屋还需进行投影差
