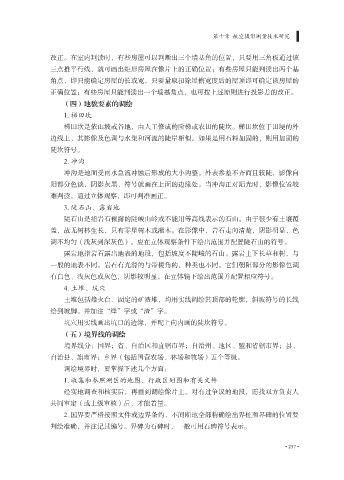

第十章 航空摄影测量技术研究

改正。在室内判读时，有些房屋可以判断出三个墙基角的位置，只要用三角板通过该
三点推平行线，就可画出矩形房屋在像片上的正确位置；有些房屋只能判读出两个基
角点，即只能确定房屋的长或宽，只要量取扣除屋檐宽度后的屋顶即可确定该房屋的
正确位置；有些房屋只能判读出一个墙基角点，也可按上述原则进行投影差的改正。

（四）地貌要素的调绘
1. 梯田坎
梯田坎是依山坡或谷地，由人工修成的阶梯或农田的陡坎。梯田坎位于田埂的外
边线上，其影像及色调与水渠和河流的陡岸相似。如果是用石料加固的，则用加固的

陡坎符号。
2. 冲沟
冲沟是地面受雨水急流冲蚀后形成的大小沟整。外表参差不齐而且较陡，影像向

阳部分色谈，阴影灰黑，符号就画在上面的边缘处。当冲沟正对阳光时，影像位置较
难判读。通过立体观察，即可判准画正。
3. 陡石山、露岩地
陡石山是指岩石裸露的陡峻山岭或不能用等高线表示的石山。由于很少有土壤覆
盖，故无树林生长，只有零星树木或灌木。在影像中，岩石走向清楚，阴影明显，色

调不均匀（浅灰到深灰色）。应在立体观察条件下绘出范围并配置陡石山的符号。
露岩地指岩石露出地表的地段，包括坡度不陡峻的石山。露岩上下长草和树，与
一般的地表不同。岩石有光滑的与带棱角的，种类也不同。它们朝阳部分的影像色调

有白色、浅灰色或灰色，阴影较明显。在立体镜下绘出范围并配置相应符号。
4. 土堆、坑穴
土堆包括烽火台、固定的矿渣堆，均用实线调绘其顶部的轮廓，斜坡符号的长线
绘到坡脚。并加注“烽”字或“渣”字。

坑穴用实线画出坑口的边缘，并配上向内画的陡坎符号。
（五）境界线的调绘
境界线分：国界；省、自治区和直辖市界；自治州、地区、盟和省辖市界；县、
自治县、旗市界；乡界（包括国营农场、林场和牧场）五个等级。

调绘境界时，要掌握下述几个方面：
1. 收集和参照测区的地图、行政区划图和有关文件
经实地调查和核实后，再画到调绘像片上。对有过争议的地段，需找双方负责人
共同审定（或上级审核）后，才能着量。

2. 国界要严格按照文件或边界条约，不间断地全部精确绘出界桩和界碑的位置要
判绘准确，并注记其编号。界碑为石碑时，一般可用石碑符号表示。

• 257 •
