第十章 航空摄影测量技术研究

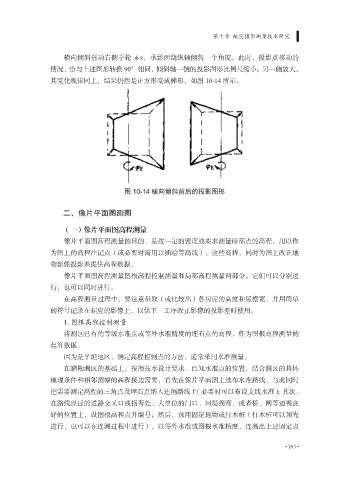

横向倾斜摇动右侧手轮 φx，承影面绕纵轴倾斜一个角度。此时，投影点移动的
情况，恰与上述图形转换 90°相同，倾斜轴一侧的投影图形比例尺缩小；另一侧放大。
其变化规律同上，结果仍然是正方形变成梯形，如图 10-14 所示。

图 10-14 横向倾斜前后的投影图形

二、像片平面图测图

（一）像片平面图高程测量

像片平面图高程测量的目的，是按一定的密度或要求测量碎部点的高程，用以作
为图上的高程注记点（或必要时需用以插绘等高线）。这些高程，同时为图上改正地
物影像投影差提供高程数据。
像片平面图高程测量图根高程控制测量和局部高程测量两部分。它们可以分别进

行，也可以同时进行。
在高程测量过程中，要注意量取（或比较出）各房屋的高度和屋檐宽，并用简单
的符号记录在相应的影像上，以供下一工序改正影像的投影差时使用。
1. 图根高程控制测量

将测区已有的等级水准点或等外水准精度的埋石点的高程，作为图根高程测量的
起算数据。
因为是平坦地区，测定高程控制点的方法，通常采用水准测量。

在踏勘测区的基础上，按照技术设计要求、已知水准点的位置，结合测区的具体
地理条件和相邻图幅的高程接边需要，首先在像片平面图上选布水准路线，与此同时
把需要测定高程的三角点及埋石点纳入连测路线上（必要时可以布设支线水准）；其次，
在路线经过的道路交叉口或拐弯处、大单位的门口、河堤拐弯，或者桥、闸等通视良

好的位置上，设图根高程点并编号；然后，选用固定地物或打木桩（打木桩可以预先
进行，也可以在连测过程中进行），以等外水准或图根水准精度，连测出上述固定点
