Page 116 - 印象松溪与青黄瓷文化

印象松溪与青黄瓷文化

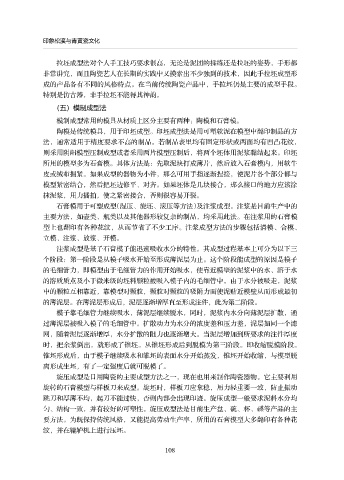

拉坯成型法对个人手工技巧要求很高，无论是泥团的揉练还是拉坯的姿势，手形都
非常讲究，而且陶瓷艺人在长期的实践中又摸索出不少独到的技术，因此手拉坯成型形
成的产品各有不同的风格特点。在当前传统陶瓷产品中，手拉坯仍是主要的成型手段。
特别是仿古器，非手拉坯不能得其神韵。
（五） 模制成型法

模制成型常用的模具从材质上区分主要有两种：陶模和石膏模。
陶模是传统模具，用于印坯成型。印坯成型法是用可塑软泥在模型中翻印制品的方
法，通常适用于精度要求不高的制品。若制品表里均有固定形状或两面均有凹凸花纹，
则采用阴阳模型压制成型或者采用两片模型压制后，将两个坯体用泥浆黏结起来。印坯
所用的模型多为石膏模。具体方法是：先取泥块打成薄片，然后放入石膏模内，用软牛

皮或绒布拥紧。如果成型的器物为小件，那么可用手指逐渐捏接，使泥片各个部分都与
模型紧密结合，然后把坯边修平、对齐。如果坯体是几块接合，那么接口的地方应该涂
抹泥浆，用力播拍，使之紧密接合，否则很容易开裂。
石膏模用于可塑成型（湿压、旋坯、滚压等方法）及注浆成型。注浆是目前生产中的
主要方法，如壶类、瓶类以及其他器形较复杂的制品，均采用此法。在注浆用的石膏模
型上也翻印有各种花纹，从而节省了不少工序。注浆成型方法的步骤包括清模、合模、
立模、注浆、放浆、开模。
注浆成型是基子石膏模子能迅速吸收水分的特性。其成型过程基本上可分为以下三
个阶段：第一阶段是从模子吸水开始至形成薄泥层为止。这个阶段能成型的原因是模子
的毛细管力，即模型由于毛细管力的作用开始吸水，使靠近模壁的泥浆中的水、溶于水
的溶质质点及小于微米级的坯料颗粒被吸入模子内的毛细管中。由于水分被吸走，泥浆
中的颗粒互相靠近，靠模型对颗粒，颗粒对颗粒的吸附力而使泥贴近模壁从而形成最初

的薄泥层。在薄泥层形成后，泥层逐渐增厚直至形成注件，此为第二阶段。
模子靠毛细管力继续吸水，薄泥层继续脱水，同时，泥浆内水分向薄泥层扩散，通
过薄泥层被吸入模子的毛细管中。扩散动力为水分的浓度差和压力差，泥层如同一个滤
网，随着泥层逐渐增厚，水分扩散的阻力也逐渐增大。当泥层增加到所要求的注件厚度
时，把余浆倒出，就形成了锥坯。从锥坯形成后到脱模为第三阶段。即收缩脱模阶段。
锥坯形成后，由于模子继续吸水和雏坯的表面水分开始蒸发，锥坯开始收缩，与模型脱
离形成生坯，有了一定强度后就可脱模了。
旋压成型是日用陶瓷的主要成型方法之一，现在也用来制作陶瓷器物。它主要利用
旋转的石膏模型与样板刀来成型。旋坯时，样板刀应拿稳，用力轻重要一致，防止振动

跳刀和厚薄不均，起刀不能过快，否则内部会出现印迹。旋压成型一般要求泥料水分均
匀、结构一致，并有较好的可塑性。旋压成型法是目前生产盘、碗、杯、碟等产品的主
要方法。为既保持传统风格，又能提高劳动生产率，所用的石膏模型大多翻印有各种花
纹，并在辘轳机上进行压坯。

108
