Page 112 - 印象松溪与青黄瓷文化

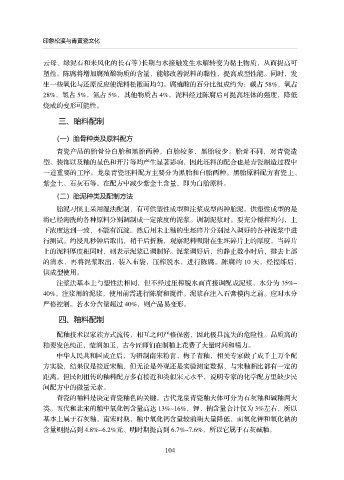

印象松溪与青黄瓷文化

云母、绿泥石和未风化的长石等）长期与水接触发生水解转变为黏土物质，从而提高可
塑性。陈腐将增加腐殖酸物质的含量，能够改善泥料的黏性，提高成型性能。同时，发
生一些氧化与还原反应使泥料松散而均匀。腐殖酸的百分比组成约为：碳占 58%，氧占
28%，氢占 5%，氮占 5%，其他物质占 4%。泥料经过陈腐后可提高坯体的强度，降低
烧成的变形可能性。

三、眙料配制

（一） 胎骨种类及原料配方
青瓷产品的胎骨分白胎和黑胎两种，白胎较多，黑胎较少。胎骨不同，对青瓷造
型、装饰以及釉的呈色和开片等均产生显著影响，因此坯料的配合也是青瓷制造过程中
一道重要的工序。龙泉青瓷坯料配方主要分为黑胎和白胎两种。黑胎原料配方有瓷土、
紫金土、石灰石等。在配方中减少紫金土含量，即为白胎原料。

（二） 胎泥种类及配制方法
胎泥习惯上采用湿法配制，有可供塑性成型和注浆成型两种胎泥。供塑性成型的是
将已经淘洗的各种原料分别调制成一定浓度的泥浆。调制泥浆时。要充分搅拌均匀，上
下浓度达到一致，不能有沉淀。然后用未上釉的生坯碎片分别浸入调好的各种泥浆中进

行测试。约浸几秒钟后取出，稍干后折断，观察泥料吸附在生坯碎片上的厚度。当碎片
上的泥料厚度相同时，则表示泥浆已调制好。泥浆调好后，约静止数小时后，排去上部
的清水，再将泥浆取出，装入布袋，压榨脱水，进行陈腐。陈腐约 10 天，经捏练后，
供成型使用。
注浆法基本上与塑性法相同，但不经过压榨脱水而直接调配成泥浆，水分为 35%~
40%。注浆用的泥浆，使用前需进行陈腐和搅拌。泥浆在注入石膏模内之前。应对水分
严格控制。若水分含量超过 40%，则产品易变形。

四、釉料配制

配釉技术以家族方式流传，相互之间严格保密，因此极具流失的危险性。品质高的
釉要发色纯正，莹润如玉，古今匠师们在制釉上花费了大量时间和精力。
中华人民共和国成立后，为研制南宋粉青、梅子青釉，相关专家做了成千上万个配
方实验，结果仅是接近宋釉，但无论是外观还是实验测定数据，与宋釉相比都有一定的
距离。但民间祖传的釉料配方多有接近和类似宋元水平，说明专家的化学配方里缺少民
间配方中的微量元素。
青瓷的釉料是决定青瓷釉色的关键。古代龙泉青瓷釉大体可分为石灰釉和碱釉两大

类。五代和北宋的釉中氧化钙含量高达 13%~16%，钾、钠含量合计仅为 3%左右，所以
基本上属于石灰釉。南宋时期，釉中氧化钙含量较前期大量降低，而氧化钾和氧化钠的
含量则提高到 4.8%~6.2%元、明时期提高到 6.7%~7.6%，所以它属于石灰碱釉。

104
