Page 114 - 印象松溪与青黄瓷文化

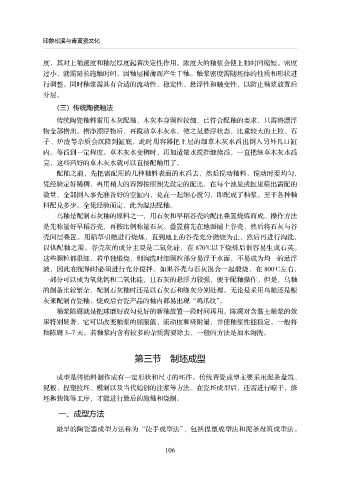

印象松溪与青黄瓷文化

度，其对上釉速度和釉层厚度起着决定性作用。浓度大的釉浆会使上釉时间缩短。密度
过小，就需延长施釉时间，因釉层稀薄而产生干釉。釉浆密度需随坯体的性质和形状进
行调整。同时釉浆需具有合适的流动性、稳定性、悬浮性和触变性，以防止釉浆放置后
分层。
（三） 传统陶瓷釉法

传统陶瓷釉料雷用木灰配釉，木灰本身颗粒较细，已符合配釉的要求，只需将漂浮
物全部捞出。捞净漂浮物后，再搅动草木灰水，使之呈悬浮状态，比重较大的土粒、石
子、炉渣等杂质会沉降到缸底，此时用容器把上层的细草木灰水舀出倒入另外几口缸
内。等舀到一定程度。草木灰水变稠时，再加适量水搅拌继续舀，一直把细草木灰水舀
完，这些舀好的草木灰水就可以直接配釉用了。
配釉之前，先把需配用的几种釉料表面的水舀去，然后搅动釉料，搅动时要均匀，

凭经验定好稀稠，再用稍大的容器按照预先设定的配比，在每个池里或缸里筛出需配的
数量，全部倒入事先准备好的空缸内，兑在一起细心搅匀，即配成了釉浆。至于各种釉
料配兑多少。全凭经验而定，此为湿法配釉。
乌釉是配制石灰釉的原料之一，用石灰和早稻谷壳的配比叠置烧炼而成。操作方法
是先称量好早稻谷壳，再按比例称量石灰。叠置前先在地面铺上谷壳，然后将石灰与谷
壳间层叠置。用稻草引燃进行烧炼，直到地上的谷壳充分燃烧为止，然后再进行淘洗，
以供配釉之用。谷壳灰的成分主要是二氧化硅，在 870益以下烧炼后很容易生成石英。
这些颗粒都很细，若单独煅烧，则淘洗时细颗粒部分易浮于水面，不易成为均一的悬浮
液，因此在配釉时必须进行充分搅拌。如果谷壳与石灰混合一起煅烧，在 800益左右，
一部分可以成为氧化钙和二氧化硅，且石灰的悬浮力较强，便于配釉操作。但是，乌釉
的制备比较繁杂，配制石灰釉时还是以石灰石和绦灰分别处理。无论是采用乌釉还是糠
灰来配制青瓷釉，烧成后青瓷产品的釉内都易出现“鸡爪纹”。
釉浆陈腐就是把球磨好或勾兑好的新釉放置一段时间再用。陈腐对含黏土釉浆的效
果特别显著，它可以改变釉浆的屈服值，流动度和吸附量，并使釉浆性能稳定。一般将

釉陈腐 3~7 天。若釉浆内含有较多的杂质需要除去，一般的方法是加水淘洗。

第三节 制坯成型

成型是将胎料制作成有一定形状和尺寸的坯件。传统青瓷成型主要采用泥条盘筑、

泥板、捏塑拉坯、模制以及当代始创的注浆等方法。在瓷坯成型后，还需进行晾干，修
坯和装饰等工序，才能进行最后的施釉和烧制。
一、成型方法

最早的陶瓷器成型方法称为“徒手成型法”，包括捏塑成型法和泥条盘筑成型法。

106
