Page 111 - 印象松溪与青黄瓷文化

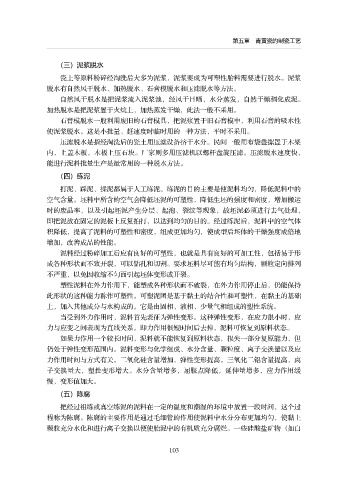

第五章 青黄瓷的制瓷工艺

（三） 泥浆脱水

瓷土等原料粉碎经淘洗后大多为泥浆，泥浆要成为可塑性胎料需要进行脱水。泥浆
脱水有自然风干脱水、加热脱水、石膏模脱水和压滤脱水等方法。
自然风干脱水是把泥浆流入泥浆池，经风干日晒，水分蒸发，自然干燥稠化成泥。
加热脱水是把泥浆置于火炕上，加热蒸发干燥，此法一般不采用。
石膏模脱水一般利用废旧的石膏模具，把泥浆置于旧石膏模中，利用石膏的吸水性
使泥浆脱水。这是小批量、赶速度时临时用的一种方法，平时不采用。
压滤脱水是指经淘洗后的瓷土用压滤设备挤干水分。民间一般用布袋叠摞置于木架
内，上盖木板，木板上压石块。厂家则多用压滤机以螺杆盘旋压滤。压滤脱水速度快，
能进行泥料批量生产是最常用的一种脱水方法。

（四） 练泥
打泥、踩泥、揉泥都属于人工练泥。练泥的目的主要是使泥料均匀，降低泥料中的
空气含量。坯料中所含的空气会降低坯泥的可塑性，降低生坯的强度和密度，增加搬运

时的废品率，以及引起坯泥产生分层、起泡、裂纹等现象，故坯泥必须进行去气处理，
即把泥放在固定的泥板上反复拍打，以达到均匀的目的。经过练泥后，泥料中的空气体
积降低，提高了泥料的可塑性和密度，组成更加均匀，使成型后坯体的干燥强度成倍地
增加，改善成品的性能。
泥料经过粉碎加工后应有良好的可塑性，也就是具有良好的可加工性，包括易于形
成各种形状而不致开裂，可以钻孔和切割。要求坯料尽可能有均匀结构，颗粒定向排列
不严重，以免因收缩不匀面引起坯体变形或开裂。
塑性泥料在外力作用下，能塑成各种形状而不破裂，在外力作用停止后，仍能保持
此形状的这种能力称作可塑性。可塑泥团是基于黏土的结合性和可塑性，在黏土的基础

上，加入其他成分与水构成的。它是由固相、液相、少量气相组成的塑性系统。
当受到外力作用时，泥料首先表征为弹性变形。这种弹性变形，在应力很小时，应
力与应变之间表现为直线关系。即力作用很短时间后去掉，泥料可恢复到原料状态。
如果力作用一个较长时间，泥料就不能恢复到原料状态，损失一部分复原能力，但
仍处于弹性变形范围内。泥料变形与化学组成、水分含量、颗粒度、离子交换量以及应
力作用时间与方式有关。二氧化硅含量增加，弹性变形提高。三氧化二铝含量提高，离
子交换量大，塑性变形增大。水分含量增多，屈服点降低，延伸量增多，应力作用缓
慢，变形值加大。

（五） 陈腐
把经过祖练或真空练泥的泥料在一定的温度和潮湿的环境中放置一段时间，这个过
程称为陈腐。陈腐的主要作用是通过毛细管的作用使泥料中水分分布更加均匀，使黏土
颗粒充分水化和进行离子交换以便使胎泥中的有机质充分腐烂。一些硅酸盐矿物 （如白

103
