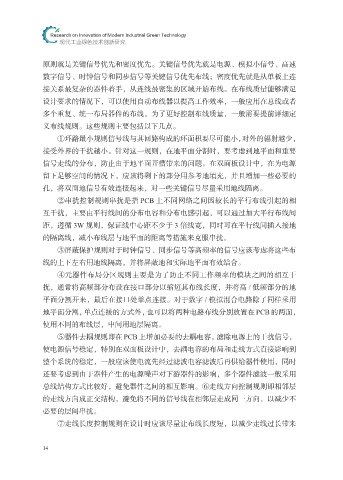

原则就是关键信号优先和密度优先。关键信号优先就是电源、模拟小信号、高速
数字信号、时钟信号和同步信号等关键信号优先布线；密度优先就是从单板上连
接关系最复杂的器件着手，从连线最密集的区域开始布线。在布线质量能够满足

设计要求的情况下，可以使用自动布线器以提高工作效率，一般应用在总线或者
多个重复、统一布局器件的布线。为了更好控制布线质量，一般需要提前详细定
义布线规则。这些规则主要包括以下几点。
①环路最小规则信号线与其回路构成的环面积要尽可能小，对外的辐射越少，

接受外界的干扰越小。针对这一规则，在地平面分割时，要考虑到地平面和重要
信号走线的分布，防止由于地平面开槽带来的问题。在双面板设计中，在为电源
留下足够空间的情况下，应该将剩下的部分用参考地填充，并且增加一些必要的
孔，将双面地信号有效连接起来，对一些关键信号尽量采用地线隔离。

②串扰控制规则串扰是指 PCB 上不同网络之间因较长的平行布线引起的相
互干扰，主要由平行线间的分布电容和分布电感引起，可以通过加大平行布线间
距，遵循 3W 规则，保证线中心距不少于 3 倍线宽，同时可在平行线间插入接地
的隔离线，减小布线层与地平面的距离等措施来克服串扰。

③屏蔽保护规则对于时钟信号、同步信号等高频率的信号应该考虑将这些布
线的上下左右用地线隔离，并将屏蔽地和实际地平面有效结合。
④元器件布局分区规则主要是为了防止不同工作频率的模块之间的相互干
扰，通常将高频部分布设在接口部分以缩短其布线长度，并将高 / 低频部分的地

平面分割开来，最后在接口处单点连接。对于数字 / 模拟混合电路除了同样采用
地平面分割，单点连接的方式外，也可以将两种电路布线分别放置在 PCB 的两面，
使用不同的布线层，中间用地层隔离。
⑤器件去耦规则即在 PCB 上增加必要的去耦电容，滤除电源上的干扰信号，

使电源信号稳定，特别在双面板设计中，去耦电容的布局和走线方式直接影响到
整个系统的稳定，一般应该使电流先经过滤波电容滤波后再供给器件使用，同时
还要考虑到由于器件产生的电源噪声对下游器件的影响，多个器件滤波一般采用
总线结构方式比较好，避免器件之间的相互影响。⑥走线方向控制规则即相邻层

的走线方向成正交结构，避免将不同的信号线在相邻层走成同一方向，以减少不
必要的层间串扰。
⑦走线长度控制规则在设计时应该尽量让布线长度短，以减少走线过长带来
