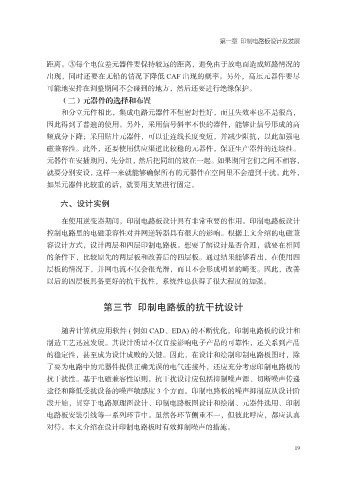

第一章  印制电路板设计及发展


               距离。③每个电位差元器件要保持较远的距离,避免由于放电而造成短路情况的
               出现,同时还要在无铅的情况下降低 CAF 出现的概率。另外,高压元器件要尽
               可能地安排在调整期间不会碰到的地方,然后还要进行绝缘保护。

                   (二)元器件的选择和布置
                   和分立元件相比,集成电路元器件不但密封性好,而且失效率也不是很高,
               因此得到了普遍的使用。另外,采用信号斜率不快的器件,能够让信号形成的高
               频成分下降;采用贴片元器件,可以让连线长度变短,并减少阻抗,以此加强电
               磁兼容性。此外,还要使用供应渠道比较稳的元器件,保证生产器件的连续性。
               元器件在安插期间,先分组,然后把同组的放在一起。如果期间它们之间不相容,

               就要分别安设,这样一来就能够确保所有的元器件在空间里不会遭到干扰。此外,
               如果元器件比较重的话,就要用支架进行固定。

                   六、设计实例

                   在使用逆变器期间,印制电路板设计具有非常重要的作用。印制电路板设计

               控制电路里的电磁兼容性对并网逆转器具有很大的影响。根据上文介绍的电磁兼
               容设计方式,设计两层和四层印制电路板。想要了解设计是否合理,就要在相同
               的条件下,比较原先的两层板和改善后的四层板。通过结果能够看出,在使用四
               层板的情况下,并网电流不仅会很光滑,而且不会形成明显的畸变。因此,改善
               以后的四层板具备更好的抗干扰性,系统性也获得了很大程度的加强。



                               第三节  印制电路板的抗干扰设计


                   随着计算机应用软件 ( 例如 CAD、EDA) 的不断优化,印制电路板的设计和

               制造工艺迅速发展。其设计质量不仅直接影响电子产品的可靠性,还关系到产品
               的稳定性,甚至成为设计成败的关键。因此,在设计和绘制印制电路板图时,除
               了要为电路中的元器件提供正确无误的电气连接外,还应充分考虑印制电路板的
               抗干扰性。基于电磁兼容性原则,抗干扰设计应包括抑制噪声源、切断噪声传递
               途径和降低受扰设备的噪声敏感度 3 个方面。印制电路板的噪声抑制应从设计阶
               段开始,贯穿于电路原理图设计、印制电路板图设计和绘制、元器件选用、印制

               电路板安装引线等一系列环节中。虽然各环节侧重不一,但彼此呼应,都应认真
               对待。本文介绍在设计印制电路板时有效抑制噪声的措施。
