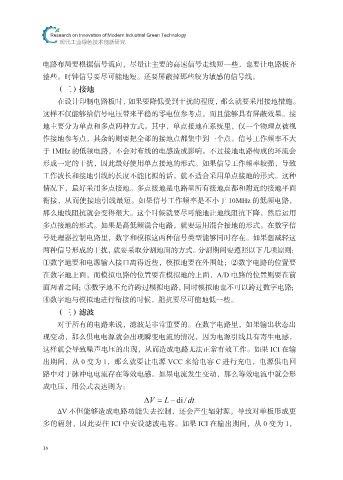

电路布局要根据信号流向，尽量让主要的高速信号走线短一些，也要让电路板齐
整些。时钟信号要尽可能地短。还要屏蔽掉那些较为敏感的信号线。
（二）接地
在设计印制电路板时，如果要降低受到干扰的程度，那么就要采用接地措施。
这样不仅能够给信号电压带来平稳的零电位参考点，而且能够具有屏蔽效果。接
地主要分为单点和多点两种方式。其中，单点接地在系统里，仅一个物理点被视
作接地参考点，其余的则要把全部的接地点都集中到一个点。信号工作频率不大
于 1MHz 的低频电路，不会对布线的电感造成影响。不过接地电路构成的环流会
形成一定的干扰，因此最好使用单点接地的形式。如果信号工作频率较强，导致
工作波长和接地引线的长度不能比拟的话，就不适合采用单点接地的形式。这种
情况下，最好采用多点接地。多点接地是电路里所有接地点都和附近的接地平面
衔接，从而使接地引线最短。如果信号工作频率是不小于 10MHz 的低频电路，
那么地线阻抗就会变得很大。这个时候就要尽可能地让地线阻抗下降，然后运用
多点接地的形式。如果是高低频混合电路，就要运用混合接地的形式。在数字信
号处理器控制电路里，数字和模拟这两种信号类型能够同时存在。如果想减轻这
两种信号形成的干扰，就要采取分割地面的方式。分割期间要遵照以下几项原则：
①数字地要和电源输入接口离得近些，模拟地要在外围处；②数字电路的位置要
在数字地上面，而模拟电路的位置要在模拟地的上面，A/D 电路的位置则要在前
面两者之间；③数字地不允许跨过模拟电路，同时模拟地也不可以跨过数字电路；
④数字地与模拟地进行衔接的时候，阻抗要尽可能地低一些。
（三）滤波
对于所有的电路来说，滤波是非常重要的。在数字电路里，如果输出状态出
现变动，那么供电电源就会出现瞬变电流的情况，因为电源引线具有寄生电感，
这样就会导致噪声电压的出现，从而造成电路无法正常有效工作。如果 ICI 在输
出期间，从 0 变为 1，那么就要让电源 VCC 来给电容 C 进行充电，电源供电回
路中对于脉冲电电流存在等效电感。如果电流发生变动，那么等效电流中就会形
成电压，用公式表达则为：
∆V 不但能够造成电路功能失去控制，还会产生辐射源，导致对单板形成更
多的辐射，因此要往 ICI 中安设滤波电容。如果 ICI 在输出期间，从 0 变为 1，
