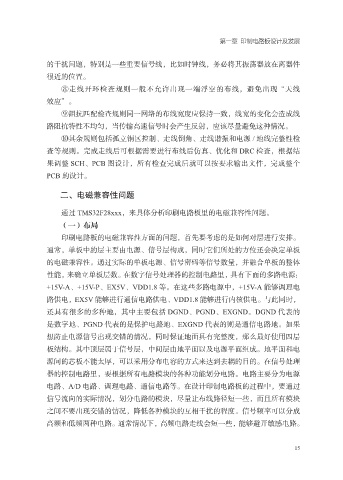

的干扰问题，特别是一些重要信号线，比如时钟线，务必将其振荡器放在离器件
很近的位置。
⑧走线开环检查规则一般不允许出现一端浮空的布线，避免出现“天线

效应”。
⑨阻抗匹配检查规则同一网络的布线宽度应保持一致，线宽的变化会造成线
路阻抗特性不均匀，当传输高速信号时会产生反射，应该尽量避免这种情况。
⑩其余规则包括孤立铜区控制、走线倒角、走线谐振和电源 / 地线完整性检

查等规则。完成走线后可根据需要进行布线后仿真、优化和 DRC 检查，根据结
果调整 SCH、PCB 图设计，所有检查完成后就可以按要求输出文件，完成整个
PCB 的设计。

二、电磁兼容性问题

通过 TMS32F28xxx，来具体分析印刷电路板里的电磁兼容性问题。
（一）布局
印刷电路板的电磁兼容性方面的问题，首先要考虑的是如何对层进行安排。

通常，单板中的层主要由电源、信号层构成，同时它们所处的方位还会决定单板
的电磁兼容性。通过实际的单板电源、信号密码等信号数量，并融合单板的整体
性能，来确立单板层数。在数字信号处理器的控制电路里，具有下面的多路电源：
+15V-A、+15V-P、EX5V、VDD1.8 等。在这些多路电源中，+15V-A 能够调理电

路供电，EX5V 能够进行通信电路供电、VDD1.8 能够进行内核供电。与此同时，
还具有很多的多种地，其中主要包括 DGND、PGND、EXGND。DGND 代表的
是数字地、PGND 代表的是保护电路地、EXGND 代表的则是通信电路地。如果
想防止电源信号出现交错的情况，同时保证地面具有完整度，那么最好使用四层

板结构。其中顶层属于信号层，中间层由地平面以及电源平面组成。地平面和电
源间的芯板不能太厚，可以采用分布电容的方式来达到去耦的目的。在信号处理
器的控制电路里，要根据所有电路模块的各种功能划分电路。电路主要分为电源
电路、A/D 电路、调理电路、通信电路等。在设计印制电路板的过程中，要通过

信号流向的实际情况，划分电路的模块，尽量让布线路径短一些，而且所有模块
之间不要出现交错的情况，降低各种模块的互相干扰的程度。信号频率可以分成
高频和低频两种电路。通常情况下，高频电路走线会短一些，能够避开敏感电路。
