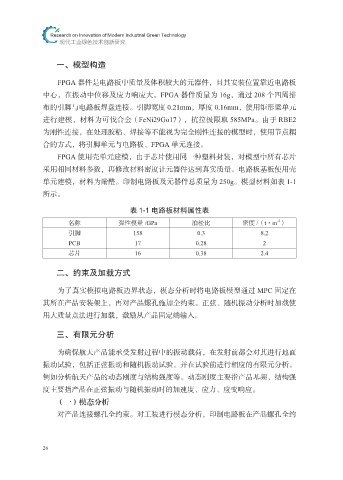

一、模型构造

FPGA 器件是电路板中质量及体积较大的元器件，且其安装位置靠近电路板
中心，在振动中位移及应力响应大。FPGA 器件质量为 16g，通过 208 个四周排

布的引脚与电路板焊盘连接。引脚宽度 0.21mm，厚度 0.16mm，使用矩形梁单元
进行建模，材料为可伐合金（FeNi29Go17），抗拉极限取 585MPa。由于 RBE2
为刚性连接，在处理胶粘、焊接等不能视为完全刚性连接的模型时，使用节点耦

合的方式，将引脚单元与电路板、FPGA 单元连接。
FPGA 使用壳单元建模，由于芯片使用同一种塑料封装，对模型中所有芯片
采用相同材料参数，再修改材料密度让元器件达到真实质量。电路板基板使用壳
单元建模，材料为酚醛。印制电路板及元器件总质量为 250g。模型材料如表 1-1
所示。

表 1-1 电路板材料属性表
-2
名称 弹性模量 /GPa 泊松比 密度 /（t·m ）
引脚 158 0.3 8.2
PCB 17 0.28 2
芯片 16 0.38 2.4

二、约束及加载方式

为了真实模拟电路板边界状态，模态分析时将电路板模型通过 MPC 固定在
其所在产品安装架上，再对产品螺孔施加全约束。正弦、随机振动分析时加载使
用大质量点法进行加载，激励从产品固定端输入。

三、有限元分析

为确保航天产品能承受发射过程中的振动载荷，在发射前都会对其进行地面

振动试验，包括正弦振动和随机振动试验，并在试验前进行相应的有限元分析。
例如分析航天产品的动态刚度与结构强度等。动态刚度主要指产品基频，结构强
度主要指产品在正弦振动与随机振动时的加速度、应力、应变响应。
（一）模态分析
对产品连接螺孔全约束。对工装进行模态分析，印制电路板在产品螺孔全约
