格中还包括牵引所个数、AT所个数、分区所个数、供电臂个数、牵引网供电单
元个数，线路供电段关系表中的起止公里等信息。

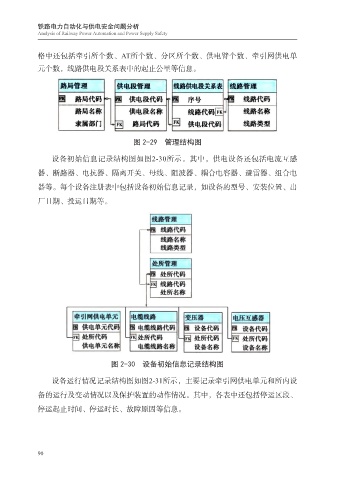

图 2-29 管理结构图

设备初始信息记录结构图如图2-30所示。其中，供电设备还包括电流互感

器、断路器、电抗器、隔离开关、母线、阻波器、耦合电容器、避雷器、组合电
器等。每个设备注册表中包括设备初始信息记录，如设备的型号、安装位置、出

厂日期、投运日期等。

图 2-30 设备初始信息记录结构图

设备运行情况记录结构图如图2-31所示，主要记录牵引网供电单元和所内设
备的运行及变动情况以及保护装置的动作情况。其中，各表中还包括停运区段、

停运起止时间、停运时长、故障原因等信息。
