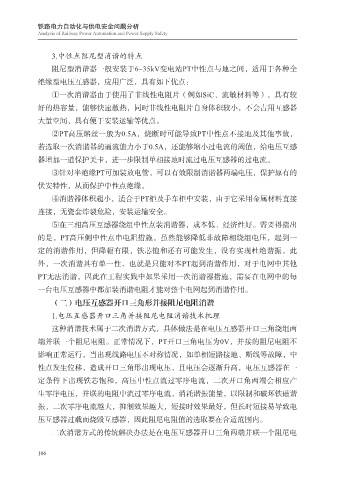

3.中性点阻尼型消谐的特点

阻尼型消谐器一般安装于6~35kV变电站PT中性点与地之间，适用于各种全
绝缘型电压互感器，应用广泛，具有如下优点：
①一次消谐器由于使用了非线性电阻片（例如SiC、流敏材料等），具有较
好的热容量，能够快速散热，同时非线性电阻片自身体积较小，不会占用互感器

大量空间，具有便于安装运输等优点。
②PT高压熔丝一般为0.5A，烧断时可能导致PT中性点不接地及其他事故，
若选取一次消谐器的通流能力小于0.5A，还能够缩小过电流的阈值，给电压互感

器增加一道保护关卡，进一步限制单相接地时流过电压互感器的过电流。
③针对半绝缘PT可加装放电管，可以有效限制消谐器两端电压，保护原有的
伏安特性，从而保护中性点绝缘。
④消谐器体积超小，适合于PT柜及手车柜中安装，由于它采用金属材料直接

连接，无瓷套炸裂危险，安装运输安全。
⑤在三相高压互感器绕组中性点装消谐器，成本低、经济性好。需要得指出
的是，PT高压侧中性点串电阻措施，虽然能够降低非故障相绕组电压，起到一

定的消谐作用，但降幅有限，铁芯饱和还有可能发生，没有实现杜绝谐振。此
外，一次消谐具有单一性，也就是只能对本PT起到消谐作用，对于电网中其他
PT无法消谐，因此在工程实践中如果采用一次消谐器措施，需要在电网中的每

一台电压互感器中都加装消谐电阻才能对整个电网起到消谐作用。
（二）电压互感器开口三角形并接阻尼电阻消谐
1.电压互感器开口三角并接阻尼电阻消谐技术机理

这种消谐技术属于二次消谐方式，具体做法是在电压互感器开口三角绕组两
端并联一个阻尼电阻。正常情况下，PT开口三角电压为0V，并接的阻尼电阻不
影响正常运行，当出现线路电压不对称情况，如单相短路接地、断线等故障，中
性点发生位移，造成开口三角形出现电压，且电压会逐渐升高，电压互感器在一

定条件下出现铁芯饱和，高压中性点流过零序电流，二次开口角两端会相应产
生零序电压，并联的电阻中流过零序电流，消耗谐振能量，以限制和破坏铁磁谐
振，二次零序电流越大，抑制效果越大，短接时效果最好，但长时短接易导致电

压互感器过载而烧毁互感器，因此阻尼电阻值的选取要在合适范围内。
二次消谐方式的传统解决办法是在电压互感器开口三角两端并联一个阻尼电
