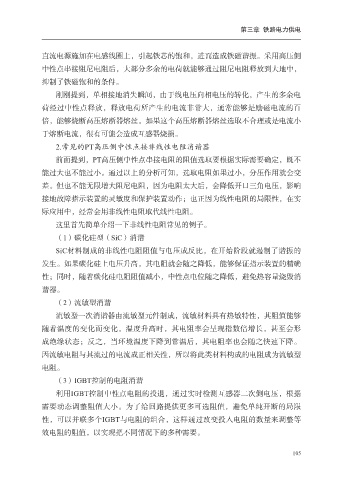

第三章 铁路电力供电

直流电源施加在电感线圈上，引起铁芯的饱和，进而造成铁磁谐振。采用高压侧

中性点串接阻尼电阻后，大部分多余的电荷就能够通过阻尼电阻释放到大地中，
抑制了铁磁饱和的条件。
刚刚提到，单相接地消失瞬间，由于线电压向相电压的转化，产生的多余电
荷经过中性点释放，释放电荷所产生的电流非常大，通常能够是励磁电流的百

倍，能够烧断高压熔断器熔丝。如果这个高压熔断器熔丝选取不合理或是电流小
于熔断电流，很有可能会造成互感器烧损。
2.常见的PT高压侧中性点接非线性电阻消谐器

前面提到，PT高压侧中性点串接电阻的阻值选取要根据实际需要确定，既不
能过大也不能过小。通过以上的分析可知，选取电阻如果过小，分压作用就会变
差。但也不能无限增大阻尼电阻，因为电阻太大后，会降低开口三角电压，影响
接地故障指示装置的灵敏度和保护装置动作；也正因为线性电阻的局限性，在实

际应用中，经常会用非线性电阻取代线性电阻。
这里首先简单介绍一下非线性电阻常见的例子。
（1）碳化硅型（SiC）消谐

SiC材料制成的非线性电阻阻值与电压成反比，在开始阶段就遏制了谐振的
发生。如果碳化硅上电压升高，其电阻就会随之降低，能够保证指示装置的精确
性；同时，随着碳化硅电阻阻值减小，中性点电位随之降低，避免热容量烧毁消

谐器。
（2）流敏型消谐
流敏型一次消谐器由流敏型元件制成，流敏材料具有热敏特性，其阻值能够

随着温度的变化而变化，温度升高时，其电阻率会呈现指数倍增长，甚至会形
成绝缘状态；反之，当环境温度下降到常温后，其电阻率也会随之快速下降。
因流敏电阻与其流过的电流成正相关性，所以将此类材料构成的电阻成为流敏型
电阻。

（3）IGBT控制的电阻消谐
利用IGBT控制中性点电阻的投退，通过实时检测互感器二次侧电压，根据
需要动态调整阻值大小。为了给回路提供更多可选阻值，避免单纯开断的局限

性，可以并联多个IGBT与电阻的组合，这样通过改变投入电阻的数量来调整等
效电阻的阻值，以实现把不同情况下的多种需要。

105
