第三章 铁路电力供电
阻，当有电流通过电阻时，电阻能够消耗谐振高压侧零序回路的能量。其原理如
图3-8所示。

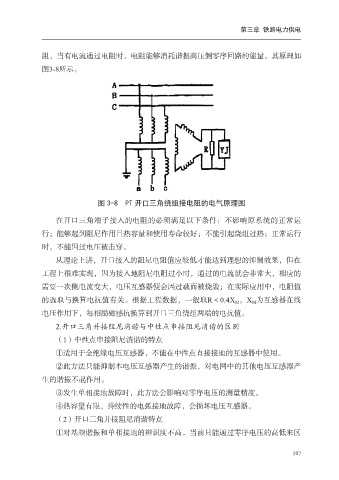

图 3-8 PT 开口三角绕组接电阻的电气原理图
在开口三角端子接入的电阻的必须满足以下条件：不影响原系统的正常运
行；能够起到阻尼作用且热容量和使用寿命较好；不能引起绕组过热；正常运行
时，不能因过电压被击穿。
从理论上讲，开口接入的阻尼电阻值应较低才能达到理想的抑制效果，但在
工程上很难实现，因为接入地阻尼电阻过小时，通过的电流就会非常大，相应的
需要一次侧电流变大，电压互感器便会因过载而被烧毁；在实际应用中，电阻值
的选取与换算电抗值有关。根据工程数据，一般取R＜0.4X M ，X M 为互感器在线
电压作用下，每相励磁感抗换算到开口三角绕组两端的电抗值。
2.开口三角并接阻尼消谐与中性点串接阻尼消谐的区别
（1）中性点串接阻尼消谐的特点
①适用于全绝缘电压互感器，不能在中性点直接接地的互感器中使用。
②此方法只能抑制本电压互感器产生的谐振，对电网中的其他电压互感器产
生的谐振不起作用。
③发生单相接地故障时，此方法会影响对零序电压的测量精度。
④热容量有限，持续性的电弧接地故障，会损坏电压互感器。
（2）开口三角并接阻尼消谐特点
①对基频谐振和单相接地的辨识度不高，当前只能通过零序电压的高低来区
107
