铁路电力自动化与供电安全问题分析
            Analysis of Railway Power Automation and Power Supply Safety


            分两者。一般基频谐振产生的零序电压会高于单相接地。

                ②为了防止装置误动作,一般会将基频谐振的零序电压标准定得比较高,这
            样可能造成某些位移电压不高时,装置无反应,从而造成铁磁谐振甚至烧断高压
            侧熔丝,此外,该装置还无法消除涌流引起的谐振。
                ③发生间歇性电弧接地故障时,如果消谐器热容量够,会持续增大高压侧电

            流,从而形成能量的堆积,还会造成互感器烧坏。
                3.电压互感器开口三角并接阻尼电阻消谐装置改进方案
                35kV及以下电压等级电压互感器可在三角绕组开口处接白炽灯,也就是工

            程上以前常用的“灯泡法”,或者加装固定电阻。由于电阻接在开口三角绕组
            两端,会导致一次侧电流增大,所以要求PT的容量要相应增大,35kV一般接入
            500~1000W,10kV一般接入200~600W,这种做法等效于在线圈的一次侧串接
            电阻。

                因为铁磁谐振的频率往往不是单一的,固定电阻在实际消谐过程中难以消除
            所有频率的谐振,谐振会造成灯泡炸裂或固定电阻击穿的问题。为此,对并接的
            阻尼电阻进行改进,如采用线性电阻或可控硅等。当选择可控硅作为开口三角形

            阻尼时,原理接线方式如图3-9所示。

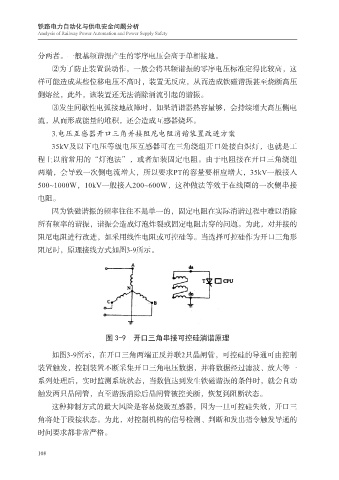

                               图 3-9  开口三角串接可控硅消谐原理

                如图3-9所示,在开口三角两端正反并联2只晶闸管,可控硅的导通可由控制
            装置触发,控制装置不断采集开口三角电压数据,并将数据经过滤波、放大等一

            系列处理后,实时监测系统状态,当数值达到发生铁磁谐振的条件时,就会自动
            触发两只晶闸管,直至谐振消除后晶闸管被控关断,恢复到阻断状态。
                这种抑制方式的最大风险是容易烧毁互感器,因为一旦可控硅失效,开口三

            角将处于段接状态。为此,对控制机构的信号检测、判断和发出指令触发导通的
            时间要求都非常严格。
