第三章 铁路电力供电
目前，开口三角并接阻尼电阻经常与微机控制装置组合使用，共同调整阻尼
电阻抑制谐振。当前，现场已经逐渐用微机谐振抑制技术代替了灯泡法和固定电
阻法。
4.微机消谐装置
微机消谐技术检测的变量主要有两个，分别是开口三角谐波频率、零序电
压，系统会根据两个物理量的大小来确定投入阻尼值的大小，整个主要分为两部
分：消谐元件和微机控制部分。
消谐元件是保护电压互感器一次侧的阻尼器件，用来消除电网中的谐振。是
一种保护装置，消谐元件常用电阻、可控硅材料和固态继电器制成。一般串接在
开口三角形，当某一频率的电压到达一定数值时，让接在开口三角形或零序PT
二次线圈上的双向可控硅导通，短接开口三角形或零序PT二次绕组，使三角形
侧产生强大的阻尼消除铁磁谐振。为区分单相接地，一般基频启动电压值定为某
一阈值，低于这一阈值的基频过电压无法启动。所以说，微机消谐的关键在于正
确区分基波谐振和单相接地。
实际应用中，零序电压是区分基波谐振和单相接地故障的主要标准。工作过
程如图3-10所示。

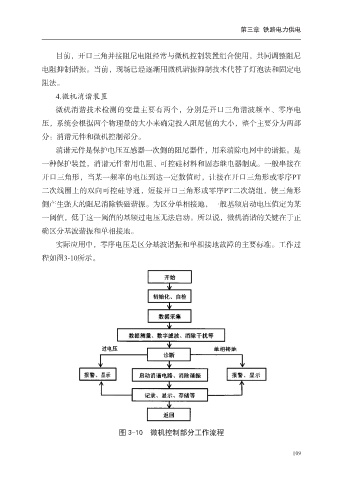

图 3-10 微机控制部分工作流程
