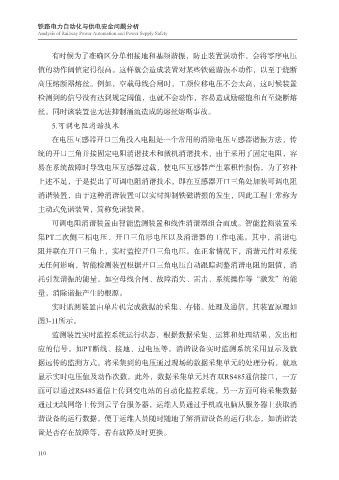

有时候为了准确区分单相接地和基频谐振，防止装置误动作，会将零序电压

值的动作阈值定得很高。这样就会造成装置对某些铁磁谐振不动作，以至于烧断
高压熔断器熔丝。例如，空载母线合闸时，工频位移电压不会太高，这时候装置

检测到的信号没有达到规定阈值，也就不会动作，容易造成励磁饱和直至烧断熔
丝。同时该装置也无法抑制涌流造成的熔丝熔断事故。

5.可调电阻消谐技术
在电压互感器开口三角投入电阻是一个常用的消除电压互感器谐振方法，传
统的开口三角并接固定电阻消谐技术和微机消谐技术，由于采用了固定电阻，容

易在系统故障时导致电压互感器过载，使电压互感器产生累积性损伤，为了弥补
上述不足，于是提出了可调电阻消谐技术，即在互感器开口三角处加装可调电阻

消谐装置，由于这种消谐装置可以实时抑制铁磁谐振的发生，因此工程上常称为
主动式免谐装置，简称免谐装置。

可调电阻消谐装置由智能监测装置和线性消谐器组合而成。智能监测装置采
集PT二次侧三相电压、开口三角形电压以及消谐器的工作电流。其中，消谐电

阻并联在开口三角上，实时监控开口三角电压。在正常情况下，消谐元件对系统
无任何影响，智能检测装置根据开口三角电压自动跟踪调整消谐电阻的阻值，消

耗引发谐振的能量，如空母线合闸、故障消失、雷击、系统操作等“激发”的能
量，消除谐振产生的根源。

实时监测装置由单片机完成数据的采集、存储、处理及通信，其装置原理如
图3-11所示。

监测装置实时监控系统运行状态，根据数据采集、运算和处理结果，发出相
应的信号。如PT断线、接地、过电压等。消谐设备实时监测系统采用显示及数

据远传的监测方式，将采集到的电压通过现场的数据采集单元的处理分析，就地
显示实时电压值及动作次数。此外，数据采集单元具有双RS485通信接口，一方
面可以通过RS485通信上传到变电站的自动化监控系统，另一方面可将采集数据

通过无线网络上传到云平台服务器，运维人员通过手机或电脑从服务器上获取消
谐设备的运行数据，便于运维人员随时随地了解消谐设备的运行状态，如消谐装

置是否存在故障等，若有故障及时更换。
