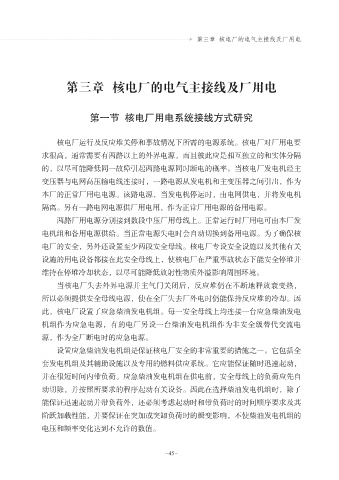

▼ 第三章 核电厂的电气主接线及厂用电
第三章 核电厂的电气主接线及厂用电
第一节 核电厂用电系统接线方式研究
核电厂运行及反应堆关停和事故情况下所需的电源系统。核电厂对厂用电要
求很高，通常需要有两路以上的外界电源，而且彼此应是相互独立的和实体分隔
的，以尽可能降低同一故障引起两路电源同时断电的概率。当核电厂发电机经主
变压器与电网高压输电线连接时，一路电源从发电机和主变压器之间引出，作为
本厂的正常厂用电电源。该路电源，当发电机停运时，由电网供电，并将发电机
隔离。另有一路电网电源供厂用电用，作为正常厂用电源的备用电源。
两路厂用电源分别接到数段中压厂用母线上。正常运行时厂用电可由本厂发
电机组和备用电源供给。当正常电源失电时会自动切换到备用电源。为了确保核
电厂的安全，另外还设置至少两段安全母线。核电厂专设安全设施以及其他有关
设施的用电设备都接在此安全母线上，使核电厂在严重事故状态下能安全停堆并
维持在停堆冷却状态，以尽可能降低放射性物质外溢影响周围环境。
当核电厂失去外界电源并主气门关闭后，反应堆仍在不断地释放衰变热，
所以必须提供安全母线电源，使在全厂失去厂外电时仍能保持反应堆的冷却。因
此，核电厂设置了应急柴油发电机组。每一安全母线上均连接一台应急柴油发电
机组作为应急电源，有的电厂另设一台柴油发电机组作为非安全级替代交流电
源，作为全厂断电时的应急电源。
设置应急柴油发电机组是保证核电厂安全的非常重要的措施之一。它包括全
套发电机组及其辅助设施以及专用的燃料供应系统。它应能保证随时迅速起动，
并在很短时间内带负荷。应急柴油发电机组在供电前，安全母线上的负荷应先自
动切除，并按照所要求的程序起动有关设备。因此在选择柴油发电机组时，除了
能保证迅速起动并带负荷外，还必须考虑起动时和带负荷时的时间顺序要求及其
阶跃加载性能，并要保证在突加或突卸负荷时的瞬变影响，不使柴油发电机组的
电压和频率变化达到不允许的数值。
