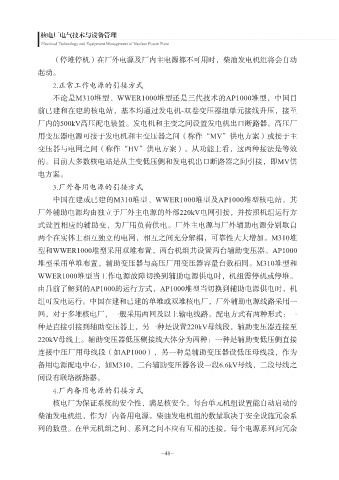

（停堆停机）在厂外电源及厂内主电源都不可用时，柴油发电机组将会自动
起动。
.正常工作电源的引接方式

不论是M310堆型、WWER1000堆型还是三代技术的AP1000堆型，中国目
前已建和在建的核电站，基本均通过发电机-双卷变压器组单元接线升压，接至
厂内的500kV高压配电装置。发电机和主变之间设置发电机出口断路器。高压厂
用变压器电源可接于发电机和主变压器之间（称作“MV”供电方案）或接于主

变压器与电网之间（称作“HV”供电方案）。从功能上看，这两种接法是等效
的。目前大多数核电站是从主变低压侧和发电机出口断路器之间引接，即MV供
电方案。
.厂外备用电源的引接方式

中国在建或已建的M310堆型、WWER1000堆型及AP1000堆型核电站，其
厂外辅助电源均由独立于厂外主电源的外部220kV电网引接，并按照机组运行方
式设置相应的辅助变，为厂用负荷供电。厂外主电源与厂外辅助电源分别取自
两个在实体上相互独立的电网，相互之间充分解耦，可靠性大大增加。M310堆

型和WWER1000堆型采用双堆布置，两台机组共设置两台辅助变压器。AP1000
堆型采用单堆布置，辅助变压器与高压厂用变压器容量台数相同。M310堆型和
WWER1000堆型当工作电源故障切换到辅助电源供电时，机组需停机或停堆。
由目前了解到的AP1000的运行方式，AP1000堆型当切换到辅助电源供电时，机

组可发电运行。中国在建和已建的单堆或双堆核电厂，厂外辅助电源线路采用一
回，对于多堆核电厂，一般采用两回及以上输电线路。配电方式有两种形式：一
种是直接引接到辅助变压器上，另一种是设置220kV母线段，辅助变压器连接至
220kV母线上。辅助变压器低压侧接线大体分为两种：一种是辅助变低压侧直接

连接中压厂用母线段（如AP1000），另一种是辅助变压器设低压母线段，作为
备用电源配电中心，如M310，二台辅助变压器各设一段6.6kV母线，二段母线之
间设有联络断路器。
.厂内备用电源的引接方式

核电厂为保证系统的安全性，满足核安全，每台单元机组设置能自动启动的
柴油发电机组，作为厂内备用电源。柴油发电机组的数量取决于安全设施冗余系
列的数量。在单元机组之间、系列之间不应有互相的连接，每个电源系列向冗余
