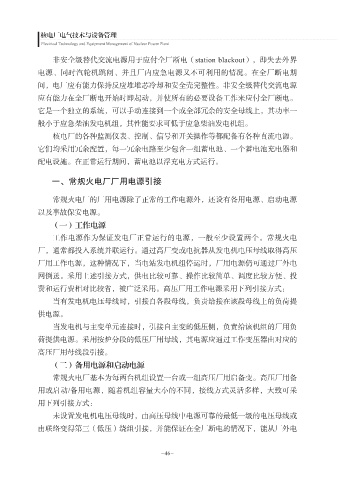

非安全级替代交流电源用于应付全厂断电（station blackout），即失去外界
电源、同时汽轮机跳闸、并且厂内应急电源又不可利用的情况。在全厂断电期
间，电厂应有能力保持反应堆堆芯冷却和安全壳完整性。非安全级替代交流电源

应有能力在全厂断电开始时即起动，并使所有的必要设备工作来应付全厂断电。
它是一个独立的系统，可以手动连接到一个或全部冗余的安全母线上，其功率一
般小于应急柴油发电机组，其性能要求可低于应急柴油发电机组。
核电厂的各种监测仪表、控制、信号和开关操作等都配备有各种直流电源。

它们均采用冗余配置，每一冗余电路至少包含一组蓄电池、一个蓄电池充电器和
配电设施。在正常运行期间，蓄电池以浮充电方式运行。

一、常规火电厂厂用电源引接

常规火电厂的厂用电源除了正常的工作电源外，还设有备用电源、启动电源
以及事故保安电源。
（一）工作电源
工作电源作为保证发电厂正常运行的电源，一般至少设置两个。常规火电

厂，通常都投入系统并联运行。通过高厂变或电抗器从发电机电压母线取得高压
厂用工作电源，这种情况下，当电站发电机组停运时，厂用电源仍可通过厂外电
网倒送。采用上述引接方式，供电比较可靠、操作比较简单、调度比较方便、投
资和运行费相对比较省，被广泛采用。高压厂用工作电源采用下列引接方式：

当有发电机电压母线时，引接自各段母线，负责给接在该段母线上的负荷提
供电源。
当发电机与主变单元连接时，引接自主变的低压侧，负责给该机组的厂用负
荷提供电源。采用按炉分段的低压厂用母线，其电源应通过工作变压器由对应的

高压厂用母线段引接。
（二）备用电源和启动电源
常规火电厂基本为每两台机组设置一台或一组高压厂用启备变。高压厂用备
用或启动/备用电源，随着机组容量大小的不同，接线方式灵活多样，大致可采

用下列引接方式：
未设置发电机电压母线时，由高压母线中电源可靠的最低一级的电压母线或
由联络变得第三（低压）绕组引接，并能保证在全厂断电的情况下，能从厂外电
