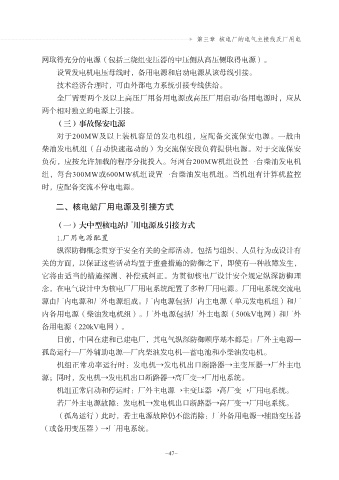

▼ 第三章 核电厂的电气主接线及厂用电

网取得充分的电源（包括三绕组变压器的中压侧从高压侧取得电源）。
设置发电机电压母线时，备用电源和启动电源从该母线引接。
技术经济合理时，可由外部电力系统引接专线供给。

全厂需要两个及以上高压厂用备用电源或高压厂用启动/备用电源时，应从
两个相对独立的电源上引接。
（三）事故保安电源
对于200MW及以上装机容量的发电机组，应配备交流保安电源。一般由

柴油发电机组（自动快速起动的）为交流保安段负荷提供电源。对于交流保安
负荷，应按允许加载的程序分批投入。每两台200MW机组设置一台柴油发电机
组，每台300MW或600MW机组设置一台柴油发电机组。当机组有计算机监控
时，应配备交流不停电电源。

二、核电站厂用电源及引接方式

（一）大中型核电站厂用电源及引接方式
.厂用电源配置

纵深防御概念贯穿于安全有关的全部活动，包括与组织、人员行为或设计有
关的方面，以保证这些活动均置于重叠措施的防御之下，即使有一种故障发生，
它将由适当的措施探测、补偿或纠正。为贯彻核电厂设计安全规定纵深防御理
念，在电气设计中为核电厂厂用电系统配置了多种厂用电源。厂用电系统交流电

源由厂内电源和厂外电源组成。厂内电源包括厂内主电源（单元发电机组）和厂
内备用电源（柴油发电机组）。厂外电源包括厂外主电源（500kV电网）和厂外
备用电源（220kV电网）。
目前，中国在建和已建电厂，其电气纵深防御顺序基本都是：厂外主电源—

孤岛运行—厂外辅助电源—厂内柴油发电机—蓄电池和小柴油发电机。
机组正常功率运行时：发电机→发电机出口断路器→主变压器→厂外主电
源；同时，发电机→发电机出口断路器→高厂变→厂用电系统。
机组正常启动和停运时：厂外主电源→主变压器→高厂变→厂用电系统。

若厂外主电源故障：发电机→发电机出口断路器→高厂变→厂用电系统。
（孤岛运行）此时，若主电源故障仍不能消除：厂外备用电源→辅助变压器
（或备用变压器）→厂用电系统。
