第三章 空气压缩机的设计与优化改进研究

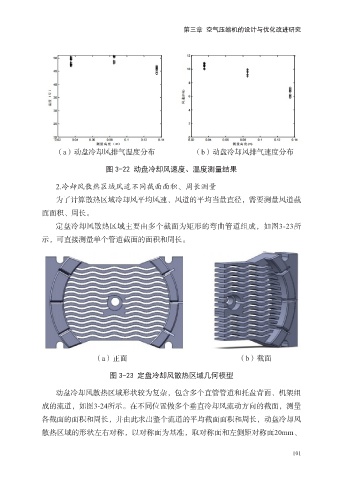

（a）动盘冷却风排气温度分布 （b）动盘冷却风排气速度分布

图 3-22 动盘冷却风速度、温度测量结果

2.冷却风散热区域风道不同截面面积、周长测量

为了计算散热区域冷却风平均风速、风道的平均当量直径，需要测量风道截
面面积、周长。
定盘冷却风散热区域主要由多个截面为矩形的弯曲管道组成，如图3-23所

示，可直接测量单个管道截面的面积和周长。

（a）正面 （b）截面

图 3-23 定盘冷却风散热区域几何模型

动盘冷却风散热区域形状较为复杂，包含多个直管管道和托盘背面、机架组
成的流道，如图3-24所示。在不同位置做多个垂直冷却风流动方向的截面，测量

各截面的面积和周长，并由此求出整个流道的平均截面面积和周长，动盘冷却风
散热区域的形状左右对称，以对称面为基准，取对称面和左侧距对称面20mm、

101
