形规律，确定合理的配合间隙以及对涡齿进行局部修正，需先对涡盘温度场进行

求解。
（一）冷却风测量及数据处理

1.冷却风排气口风速、温度测量
为了提高动定盘冷却风排气量、排气温度测量的准确程度，从动定盘冷却风

排风口各自延伸出一矩形风道，以利于冷却风流动方向与出口截面保持垂直，管
道的截面面积分别与动定盘冷却风出口截面面积相等，在风道侧面开设凹槽，便
于放置风速仪，如图3-20所示。

风速仪测头基本可以涵盖风道的宽度，测到的是该高度位置的平均风速、平
均温度，求取矩形风道出口平均流速、平均温度时，可假设同一高度风速、温度

相同，距矩形管道底部不同高度多组测量结果分布如图3-21、图3-22所示。

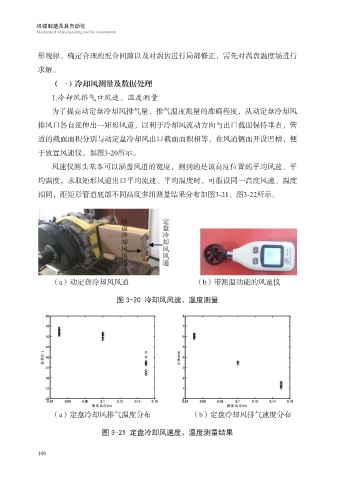

（a）动定盘冷却风风道 （b）带测温功能的风速仪

图 3-20 冷却风风速、温度测量

（a）定盘冷却风排气温度分布 （b）定盘冷却风排气速度分布

图 3-21 定盘冷却风速度、温度测量结果
