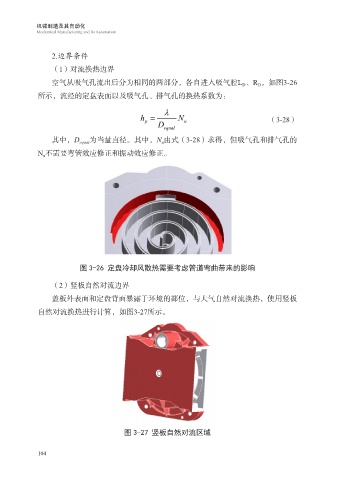

2.边界条件
（1）对流换热边界
空气从吸气孔流出后分为相同的两部分，各自进入吸气腔L D 、R D ，如图3-26
所示，流经的定盘表面以及吸气孔、排气孔的换热系数为：
λ
h = D equal N u （3-28）
p
其中，D equal 为当量直径。其中，N 由式（3-28）求得，但吸气孔和排气孔的
u
N u 不需要弯管效应修正和振动效应修正。
图 3-26 定盘冷却风散热需要考虑管道弯曲带来的影响
（2）竖板自然对流边界
盖板外表面和定盘背面暴露于环境的部位，与大气自然对流换热，使用竖板
自然对流换热进行计算，如图3-27所示。
图 3-27 竖板自然对流区域
104
