第三章 空气压缩机的设计与优化改进研究

ρ λ  2 g LTβ 3 − T ) C µ  n
h = C L    µ ( w en ⋅ λ p    （3-29）
2
en
其中，h 为换热系数；常数C和指数n根据散热面高度L查表取值；β为体积
en
膨胀系数；μ为空气动力黏度；ρ为环境空气密度；C 为空气定压比热；λ为空气
p
的热导率；T 为固体表面平均温差。在有限元计算过程中动态提取，T 为环境
w
en
温度。
（3）绝热边界

密封海绵用于防止风轮送风时泄露，密封条用于防止高压空气径向泄露，在
高压空气的作用下贴在密封槽外侧，密封海绵和密封条导热性能较差，因此定盘
和盖板上粘接密封海绵的部位、涡齿密封槽外侧均作为绝热处理，进气管道、排

气管道截面较小且相邻位置温差不大，也作为绝热处理，空气进入涡旋压缩机内
部后，经通道直接进入吸气腔（图3-28），通道向下延伸部位的空气处于滞留状
态或受动盘底面扰动轻微移动，可不考虑其与壁面的热交换，作为绝热处理，定

盘上安装外圈密封条的部位与动盘底面配合，由于配合间隙非常小，基本上没有
气流通过，也作为绝热处理，定盘的绝热部位。

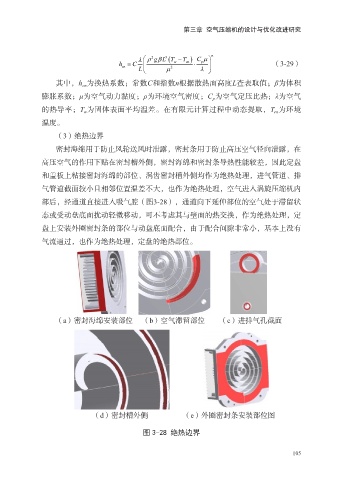

（a）密封海绵安装部位 （b）空气滞留部位 （c）进排气孔截面

（d）密封槽外侧 （e）外圈密封条安装部位图

图 3-28 绝热边界

105
