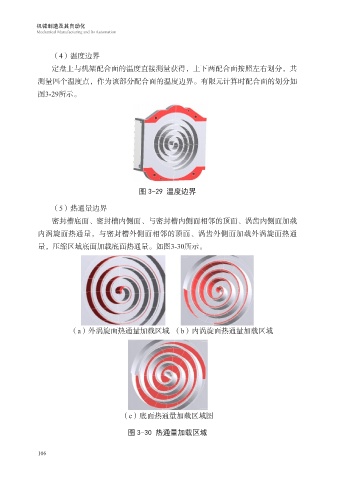

（4）温度边界
定盘上与机架配合面的温度直接测量获得，上下两配合面按照左右划分，共

测量四个温度点，作为该部分配合面的温度边界。有限元计算时配合面的划分如
图3-29所示。

图 3-29 温度边界

（5）热通量边界
密封槽底面、密封槽内侧面、与密封槽内侧面相邻的顶面、涡齿内侧面加载

内涡旋面热通量，与密封槽外侧面相邻的顶面、涡齿外侧面加载外涡旋面热通
量，压缩区域底面加载底面热通量。如图3-30所示。

（a）外涡旋面热通量加载区域 （b）内涡旋面热通量加载区域

（c）底面热通量加载区域图

图 3-30 热通量加载区域
