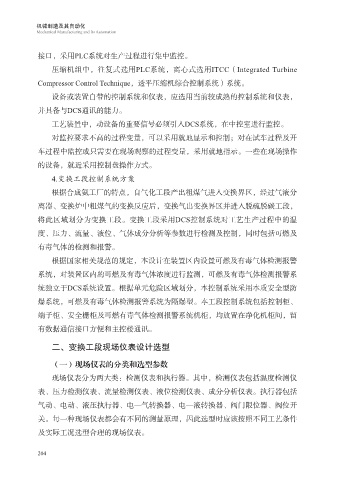

接口，采用PLC系统对生产过程进行集中监控。
压缩机组中，往复式选用PLC系统，离心式选用ITCC（Integrated Turbine
Compressor Control Technique，透平压缩机综合控制系统）系统。
设备或装置自带的控制系统和仪表，应选用当前较成熟的控制系统和仪表，
并具备与DCS通讯的能力。
工艺装置中，动设备的重要信号必须引入DCS系统，在中控室进行监控。
对监控要求不高的过程变量，可以采用就地显示和控制；对在试车过程及开
车过程中监控或只需要在现场观察的过程变量，采用就地指示。一些在现场操作
的设备，就近采用控制盘操作方式。
4.变换工段控制系统方案
根据合成氨工厂的特点，自气化工段产出粗煤气进入变换界区，经过气液分
离器、变换炉中粗煤气的变换反应后，变换气出变换界区并进入脱硫脱碳工段，
将此区域划分为变换工段。变换工段采用DCS控制系统对工艺生产过程中的温
度、压力、流量、液位、气体成分分析等参数进行检测及控制，同时包括可燃及
有毒气体的检测和报警。
根据国家相关规范的规定，本设计在装置区内设置可燃及有毒气体检测报警
系统，对装置区内的可燃及有毒气体浓度进行监测，可燃及有毒气体检测报警系
统独立于DCS系统设置。根据单元危险区域划分，本控制系统采用本质安全型防
爆系统，可燃及有毒气体检测报警系统为隔爆型。本工段控制系统包括控制柜、
端子柜、安全栅柜及可燃有毒气体检测报警系统机柜，均放置在净化机柜间，留
有数据通信接口方便和主控楼通讯。
二、变换工段现场仪表设计选型
（一）现场仪表的分类和选型参数
现场仪表分为两大类：检测仪表和执行器。其中，检测仪表包括温度检测仪
表、压力检测仪表、流量检测仪表、液位检测仪表、成分分析仪表。执行器包括
气动、电动、液压执行器、电—气转换器、电—液转换器、阀门限位器、阀位开
关。每一种现场仪表都会有不同的测量原理，因此选型时应该按照不同工艺条件
及实际工况选型合理的现场仪表。
