机械制造及其自动化
Mechanical Manufacturing and Its Automation
1.热电阻温度计
目前，化工厂使用的温度测量仪表大多是铂热电阻，分度号为Pt1000或者
Pt100，原理是铂金的电阻会随着温度的变化而改变，根据Pt100的分度表，即可
得到测量的温度。
本项目中铂热电阻的选择需要注意以下事项：
①根据不同的管道压力等级选择热电阻温度计外保护套管的压力等级，
如变换炉入口的粗煤气温度为260℃，压力3.67MPaG，粗煤气管道工程压力为
10.0MPa。根据条件，选取的温度计外保护套管的压力应该同管道等级相同；
②外保护套管的材质应同工艺管道材质相同；
③接线盒应选择防爆、防尘式；
④根据管道的公称直径选择外保护套管的插入深度，按照规范要求，插入深
度一般为管道工程直径的1/3~2/3处；
⑤选择合理的防护等级和防爆等级；
⑥温度计和管道的过程接口也应该定义出来，一般来说，温度计和管道连接
方式选择焊接的形式，温度计和套管的连接形式选择螺纹M20×1.5形式；
⑦有些表达不清楚的地方，可以再用图示的方法示意出来，如图5-4外保护
套管结构图；
⑧在一些震动的测量点处，还应该进行震动强度计算，防止温度计被震断而
造成对下游工序的影响。

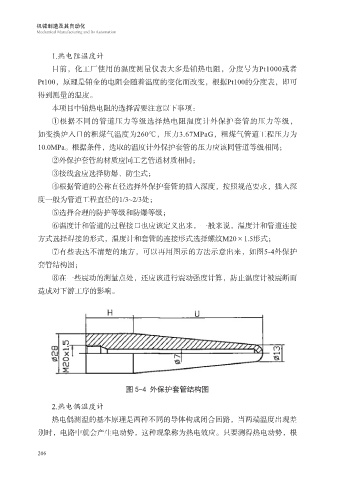

图 5-4 外保护套管结构图
2.热电偶温度计
热电偶测温的基本原理是两种不同的导体构成闭合回路，当两端温度出现差
别时，电路中就会产生电动势，这种现象称为热电效应。只要测得热电动势，根
206
