第五章 化工压力容器与合成氨系统的设计研究
据相关数据，即可查到被测介质的温度。

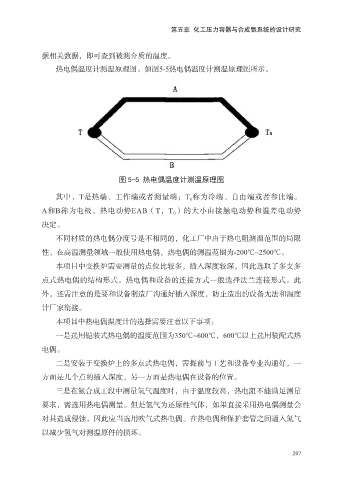

热电偶温度计测温原理图。如图5-5热电偶温度计测温原理图所示。
图 5-5 热电偶温度计测温原理图
其中，T是热端、工作端或者测量端；T 0 称为冷端、自由端或者参比端。
A和B称为电极，热电动势EAB（T，T 0 ）的大小由接触电动势和温差电动势
决定。
不同材质的热电偶分度号是不相同的，化工厂中由于热电阻测温范围的局限
性，在高温测量领域一般使用热电偶，热电偶的测温范围为-200℃~2500℃。
本项目中变换炉需要测量的点位比较多，插入深度较深，因此选取了多支多
点式热电偶的结构形式。热电偶和设备的连接方式一般选择法兰连接形式。此
外，还需注意的是要和设备制造厂沟通好插入深度，防止造出的设备无法和温度
计厂家衔接。
本项目中热电偶温度计的选择需要注意以下事项：
一是选用铠装式热电偶的温度范围为350℃~600℃，600℃以上选用装配式热
电偶。
二是安装于变换炉上的多点式热电偶，需提前与工艺和设备专业沟通好，一
方面是几个点的插入深度，另一方面是热电偶在设备的位置。
三是在氨合成工段中测量氢气温度时，由于温度较高，热电阻不能满足测量
要求，需选用热电偶测量。但是氢气为还原性气体，如果直接采用热电偶测量会
对其造成侵蚀，因此应当选用吹气式热电偶。在热电偶和保护套管之间通入氮气
以减少氢气对测温原件的损坏。
207
