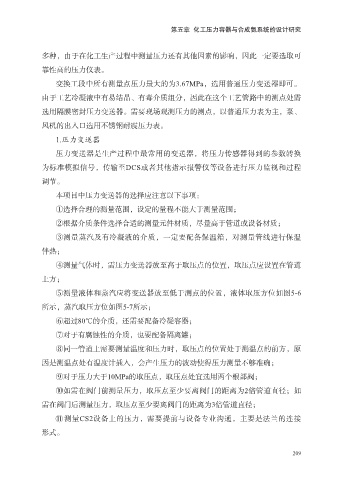

第五章 化工压力容器与合成氨系统的设计研究

多种，由于在化工生产过程中测量压力还有其他因素的影响，因此一定要选取可

靠性高的压力仪表。
变换工段中所有测量点压力最大的为3.67MPa，选用普通压力变送器即可。

由于工艺冷凝液中有易结晶、有毒介质组分，因此在这个工艺管路中的测点处需
选用隔膜密封压力变送器。需要现场观测压力的测点，以普通压力表为主，泵、

风机的出入口选用不锈钢耐震压力表。
1.压力变送器
压力变送器是生产过程中最常用的变送器，将压力传感器得到的参数转换

为标准模拟信号，传输至DCS或者其他指示报警仪等设备进行压力监视和过程
调节。

本项目中压力变送器的选择应注意以下事项：
①选择合理的测量范围，设定的量程不能大于测量范围；

②根据介质条件选择合适的测量元件材质，尽量高于管道或设备材质；
③测量蒸汽及有冷凝液的介质，一定要配备保温箱，对测量管线进行保温

伴热；
④测量气体时，需压力变送器放至高于取压点的位置，取压点应设置在管道

上方；
⑤测量液体和蒸汽应将变送器放至低于测点的位置，液体取压方位如图5-6

所示，蒸汽取压方位如图5-7所示；
⑥超过80℃的介质，还需要配备冷凝容器；

⑦对于有腐蚀性的介质，也要配备隔离罐；
⑧同一管道上需要测量温度和压力时，取压点的位置处于测温点的前方，原

因是测温点处有温度计插入，会产生压力的波动使得压力测量不够准确；
⑨对于压力大于10MPa的取压点，取压点处宜选用两个根部阀；
⑩如需在阀门前测量压力，取压点至少要离阀门的距离为2倍管道直径；如

需在阀门后测量压力，取压点至少要离阀门的距离为3倍管道直径；
测量CS2设备上的压力，需要提前与设备专业沟通，主要是法兰的连接

形式。
