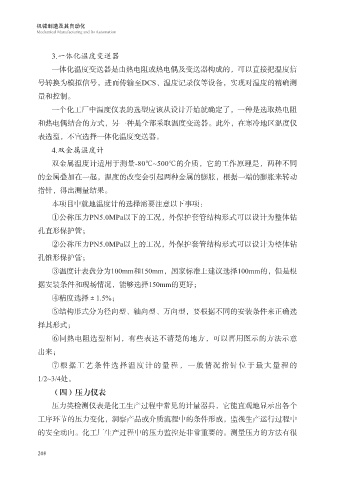

3.一体化温度变送器

一体化温度变送器是由热电阻或热电偶及变送器构成的，可以直接把温度信
号转换为模拟信号，进而传输至DCS、温度记录仪等设备，实现对温度的精确测
量和控制。

一个化工厂中温度仪表的选型应该从设计开始就确定了，一种是选取热电阻
和热电偶结合的方式，另一种是全部采取温度变送器。此外，在寒冷地区温度仪

表选型，不宜选择一体化温度变送器。
4.双金属温度计
双金属温度计适用于测量-80℃~500℃的介质，它的工作原理是，两种不同

的金属叠加在一起，温度的改变会引起两种金属的膨胀，根据一端的膨胀来转动
指针，得出测量结果。
本项目中就地温度计的选择需要注意以下事项：

①公称压力PN5.0MPa以下的工况，外保护套管结构形式可以设计为整体钻
孔直形保护管；
②公称压力PN5.0MPa以上的工况，外保护套管结构形式可以设计为整体钻

孔锥形保护管；
③温度计表盘分为100mm和150mm，国家标准上建议选择100mm的，但是根

据安装条件和现场情况，能够选择150mm的更好；
④精度选择±1.5%；
⑤结构形式分为径向型、轴向型、万向型，要根据不同的安装条件来正确选

择其形式；
⑥同热电阻选型相同，有些表达不清楚的地方，可以再用图示的方法示意

出来；
⑦根据工艺条件选择温度计的量程，一般情况指针位于最大量程的
1/2~3/4处。

（四）压力仪表
压力类检测仪表是化工生产过程中常见的计量器具，它能直观地显示出各个

工序环节的压力变化，洞察产品或介质流程中的条件形成，监视生产运行过程中
的安全动向。化工厂生产过程中的压力监控是非常重要的。测量压力的方法有很
