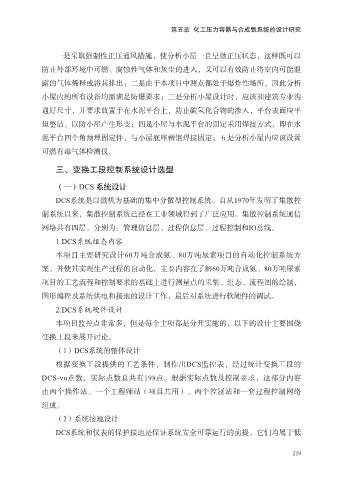

第五章 化工压力容器与合成氨系统的设计研究
一是采取强制性正压通风措施，使分析小屋一直呈微正压状态，这样既可以
防止外部环境中可燃、腐蚀性气体和灰尘的进入，又可以有效防止将室内可能泄
露的气体稀释或将其排出；二是由于本项目中测点都处于爆炸性场所，因此分析
小屋内的所有设备均需满足防爆要求；三是分析小屋设计时，应该和建筑专业沟
通好尺寸，并要求放置于在水泥平台上，防止碳氢化合物的渗入，平台表面应平
坦整洁，以防小屋产生形变；四是小屋与水泥平台的固定采用焊接方式，即在水
泥平台四个角预埋固定件，与小屋底座槽钢焊接固定；五是分析小屋内应该设置
可燃有毒气体检测仪。
三、变换工段控制系统设计选型
（一）DCS 系统设计
DCS系统是以微机为基础的集中分散型控制系统。自从1970年发明了集散控
制系统以来，集散控制系统已经在工业领域得到了广泛应用。集散控制系统通信
网络共有四层，分别为：管理信息层、过程信息层、过程控制和IO总线。
1.DCS系统组态内容
本项目主要研究设计60万吨合成氨、80万吨尿素项目的自动化控制系统方
案，并使其实现生产过程的自动化，主要内容在了解60万吨合成氨、80万吨尿素
项目的工艺流程和控制要求的基础上进行测量点的采集、组态、流程图的绘制，
图形编程及系统供电和接地的设计工作，最后对系统进行软硬件的调试。
2.DCS系统硬件设计
本项目监控点非常多，但是每个主项都是分开实施的，以下的设计主要围绕
变换工段来展开讨论。
（1）DCS系统的整体设计
根据变换工段提供的工艺条件，制作出DCS监控表，经过统计变换工段的
DCS-vo点数，实际点数总共有198点。根据实际点数及控制要求，这部分内容
由两个操作站、一个工程师站（项目共用）、两个控制站和一套过程控制网络
组成。
（2）系统接地设计
DCS系统和仪表的保护接地是保证系统安全可靠运行的前提，它们均属于低
