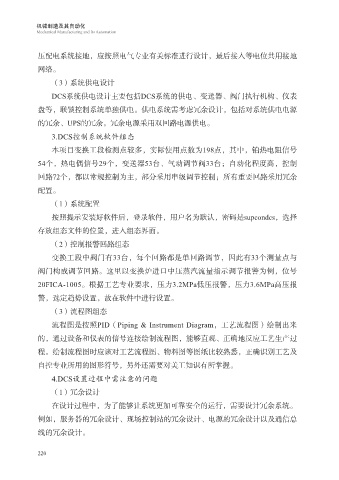

压配电系统接地，应按照电气专业有关标准进行设计，最后接入等电位共用接地

网络。
（3）系统供电设计
DCS系统供电设计主要包括DCS系统的供电、变送器、阀门执行机构、仪表

盘等，联锁控制系统单独供电。供电系统需考虑冗余设计，包括对系统供电电源
的冗余、UPS的冗余。冗余电源采用双回路电源供电。

3.DCS控制系统软件组态
本项目变换工段检测点较多，实际使用点数为198点，其中，铂热电阻信号
54个，热电偶信号29个，变送器53台、气动调节阀33台；自动化程度高，控制

回路72个，都以常规控制为主，部分采用串级调节控制；所有重要回路采用冗余
配置。
（1）系统配置

按照提示安装好软件后，登录软件，用户名为默认，密码是supcondcs，选择
存放组态文件的位置，进入组态界面。
（2）控制报警回路组态

变换工段中阀门有33台，每个回路都是单回路调节，因此有33个测量点与
阀门构成调节回路。这里以变换炉进口中压蒸汽流量指示调节报警为例，位号

20FICA-1005。根据工艺专业要求，压力3.2MPa低压报警，压力3.6MPa高压报
警，选定趋势设置，故在软件中进行设置。
（3）流程图组态

流程图是按照PID（Piping & Instrument Diagram，工艺流程图）绘制出来
的，通过设备和仪表的信号连接绘制流程图，能够直观、正确地反应工艺生产过

程。绘制流程图时应该对工艺流程图、物料图等图纸比较熟悉，正确识别工艺及
自控专业所用的图形符号，另外还需要对美工知识有所掌握。
4.DCS设置过程中需注意的问题

（1）冗余设计
在设计过程中，为了能够让系统更加可靠安全的运行，需要设计冗余系统。

例如，服务器的冗余设计、现场控制站的冗余设计、电源的冗余设计以及通信总
线的冗余设计。
