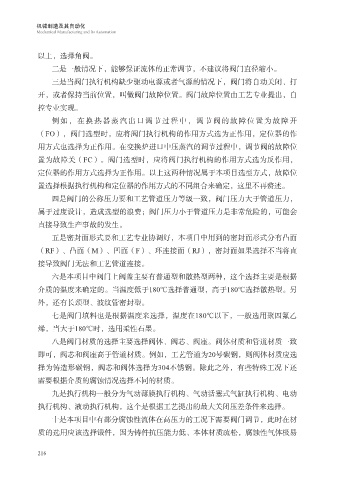

以上，选择角阀。

二是一般情况下，能够保证流体的正常调节，不建议将阀门直径缩小。
三是当阀门执行机构缺少驱动电源或者气源的情况下，阀门将自动关闭、打
开，或者保持当前位置，叫做阀门故障位置。阀门故障位置由工艺专业提出，自
控专业实现。

例如，在换热器蒸汽出口调节过程中，调节阀的故障位置为故障开
（FO），阀门选型时，应将阀门执行机构的作用方式选为正作用，定位器的作
用方式也选择为正作用。在变换炉进口中压蒸汽的调节过程中，调节阀的故障位

置为故障关（FC）。阀门选型时，应将阀门执行机构的作用方式选为反作用，
定位器的作用方式选择为正作用。以上这两种情况属于本项目选型方式，故障位
置选择根据执行机构和定位器的作用方式的不同组合来确定，这里不再赘述。
四是阀门的公称压力要和工艺管道压力等级一致，阀门压力大于管道压力，

属于过度设计，造成选型的浪费；阀门压力小于管道压力是非常危险的，可能会
直接导致生产事故的发生。
五是密封面形式要和工艺专业协调好，本项目中用到的密封面形式分有凸面

（RF）、凸面（M）、凹面（F）、环连接面（RJ），密封面如果选择不当将直
接导致阀门无法和工艺管道连接。
六是本项目中阀门上阀盖主要有普通型和散热型两种，这个选择主要是根据

介质的温度来确定的。当温度低于180℃选择普通型，高于180℃选择散热型。另
外，还有长颈型、波纹管密封型。
七是阀门填料也是根据温度来选择，温度在180℃以下，一般选用聚四氟乙

烯，当大于180℃时，选用柔性石墨。
八是阀门材质的选择主要选择阀体、阀芯、阀座。阀体材质和管道材质一致
即可，阀芯和阀座高于管道材质。例如，工艺管道为20号碳钢，则阀体材质应选
择为铸造形碳钢，阀芯和阀体选择为304不锈钢。除此之外，有些特殊工况下还

需要根据介质的腐蚀情况选择不同的材质。
九是执行机构一般分为气动薄膜执行机构、气动活塞式气缸执行机构、电动
执行机构、液动执行机构，这个是根据工艺提出的最大关闭压差条件来选择。

十是本项目中有部分腐蚀性流体在高压力的工况下需要阀门调节，此时在材
质的选用应该选择锻件，因为铸件抗压能力低、本体材质疏松，腐蚀性气体极易
