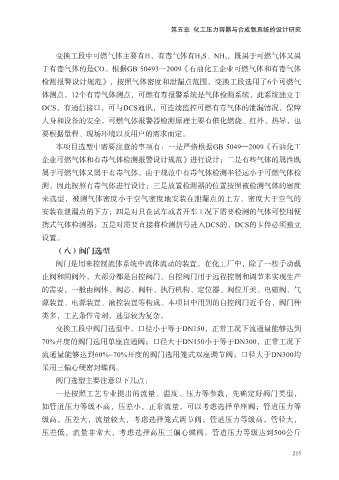

第五章 化工压力容器与合成氨系统的设计研究
变换工段中可燃气体主要有H，有毒气体有H 2 S、NH 3 ，既属于可燃气体又属
于有毒气体的是CO。根据GB 50493—2009《石油化工企业可燃气体和有毒气体
检测报警设计规范》，按照气体密度和泄漏点范围，变换工段选用了6个可燃气
体测点，12个有毒气体测点，可燃有毒报警系统是气体检测系统，此系统独立于
DCS，有通信接口，可与DCS通讯，可连续监控可燃有毒气体的泄漏情况，保障
人身和设备的安全。可燃气体报警器检测原理主要有催化燃烧、红外、热导，也
要根据量程、现场环境以及用户的需求而定。
本项目选型中需要注意的事项有：一是严格根据GB 5049—2009《石油化工
企业可燃气体和有毒气体检测报警设计规范》进行设计；二是有些气体的属性既
属于可燃气体又属于有毒气体，由于规范中有毒气体检测半径远小于可燃气体检
测，因此按照有毒气体进行设计；三是放置检测器的位置按照被检测气体的密度
来选型，被测气体密度小于空气密度地安装在泄漏点的上方，密度大于空气的
安装在泄漏点的下方；四是对只在试车或者开车工况下需要检测的气体可使用便
携式气体检测器；五是对需要直接将检测信号进入DCS的，DCS的卡件必须独立
设置。
（八）阀门选型
阀门是用来控制流体系统中流体流动的装置。在化工厂中，除了一些手动截
止阀和闸阀外，大部分都是自控阀门。自控阀门用于远程控制和调节来实现生产
的需要，一般由阀体、阀芯、阀杆、执行机构、定位器、阀位开关、电磁阀、气
源装置、电源装置、液控装置等构成。本项目中用到的自控阀门近千台，阀门种
类多，工艺条件苛刻，选型较为复杂。
变换工段中阀门选型中，口径小于等于DN150，正常工况下流通量能够达到
70%开度的阀门选用单座直通阀；口径大于DN150小于等于DN300，正常工况下
流通量能够达到60%~70%开度的阀门选用笼式双座调节阀；口径大于DN300均
采用三偏心硬密封蝶阀。
阀门选型主要注意以下几点：
一是按照工艺专业提出的流量、温度、压力等参数，先确定好阀门类型，
如管道压力等级不高，压差小，正常流量，可以考虑选择单座阀；管道压力等
级高，压差大，流量较大，考虑选择笼式调节阀；管道压力等级高，管径大，
压差低，流量非常大，考虑选择高压三偏心蝶阀。管道压力等级达到500公斤
215
