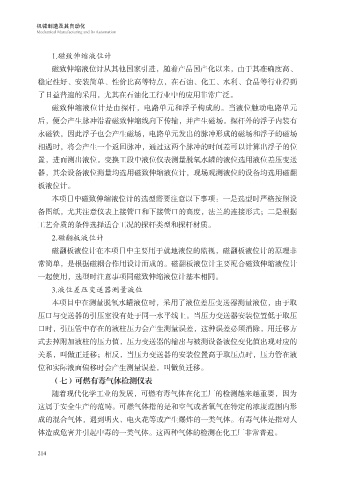

1.磁致伸缩液位计

磁致伸缩液位计从其他国家引进，随着产品国产化以来，由于其准确度高、
稳定性好、安装简单、性价比高等特点，在石油、化工、水利、食品等行业得到
了日益普遍的采用，尤其在石油化工行业中的应用非常广泛。
磁致伸缩液位计是由探杆，电路单元和浮子构成的。当液位触动电路单元

后，便会产生脉冲沿着磁致伸缩线向下传输，并产生磁场。探杆外的浮子内装有
永磁铁，因此浮子也会产生磁场，电路单元发出的脉冲形成的磁场和浮子的磁场
相遇时，将会产生一个返回脉冲，通过这两个脉冲的时间差可以计算出浮子的位

置，进而测出液位。变换工段中液位仪表测量脱氧水罐的液位选用液位差压变送
器，其余设备液位测量均选用磁致伸缩液位计，现场观测液位的设备均选用磁翻
板液位计。
本项目中磁致伸缩液位计的选型需要注意以下事项：一是选型时严格按照设

备图纸，尤其注意仪表上接管口和下接管口的高度，法兰的连接形式；二是根据
工艺介质的条件选择适合工况的探杆类型和探杆材质。
2.磁翻板液位计

磁翻板液位计在本项目中主要用于就地液位的监视，磁翻板液位计的原理非
常简单，是根据磁耦合作用设计而成的。磁翻板液位计主要配合磁致伸缩液位计
一起使用，选型时注意事项同磁致伸缩液位计基本相同。

3.液位差压变送器测量液位
本项目中在测量脱氧水罐液位时，采用了液位差压变送器测量液位，由于取
压口与变送器的引压室没有处于同一水平线上。当压力变送器安装位置低于取压

口时，引压管中存在的液柱压力会产生测量误差，这种误差必须消除，用迁移方
式去掉附加液柱的压力值，压力变送器的输出与被测设备液位变化值出现对应的
关系，叫做正迁移；相反，当压力变送器的安装位置高于取压点时，压力管在液
位和实际液面偏移时会产生测量误差，叫做负迁移。

（七）可燃有毒气体检测仪表
随着现代化学工业的发展，可燃有毒气体在化工厂的检测越来越重要，因为
这属于安全生产的范畴。可燃气体指的是和空气或者氧气在特定的浓度范围内形

成的混合气体，遇到明火、电火花等或产生爆炸的一类气体。有毒气体是指对人
体造成危害并引起中毒的一类气体。这两种气体的检测在化工厂非常普遍。
