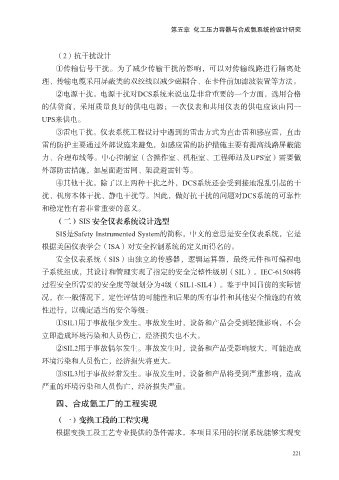

第五章 化工压力容器与合成氨系统的设计研究
（2）抗干扰设计
①传输信号干扰。为了减少传输干扰的影响，可以对传输线路进行隔离处
理、传输电缆采用屏蔽类的双绞线以减少磁耦合、在卡件前加滤波装置等方法。
②电源干扰。电源干扰对DCS系统来说也是非常重要的一个方面，选用合格
的供货商，采用质量良好的供电电源；一次仪表和共用仪表的供电应该由同一
UPS来供电。
③雷电干扰。仪表系统工程设计中遇到的雷击方式为直击雷和感应雷，直击
雷的防护主要通过外部设施来避免，如感应雷的防护措施主要有提高线路屏蔽能
力、合理布线等。中心控制室（含操作室、机柜室、工程师站及UPS室）需要做
外部防雷措施，如屋面避雷网、架设避雷针等。
④其他干扰。除了以上两种干扰之外，DCS系统还会受到接地混乱引起的干
扰、机房本体干扰、静电干扰等。因此，做好抗干扰的问题对DCS系统的可靠性
和稳定性有着非常重要的意义。
（二）SIS 安全仪表系统设计选型
SIS是Safety Instrumented System的简称，中文的意思是安全仪表系统，它是
根据美国仪表学会（ISA）对安全控制系统的定义而得名的。
安全仪表系统（SIS）由独立的传感器，逻辑运算器，最终元件和可编程电
子系统组成，其设计和管理实现了指定的安全完整性级别（SIL）。IEC-61508将
过程安全所需要的安全度等级划分为4级（SIL1-SIL4）。鉴于中国目前的实际情
况，在一般情况下，定性评估的可能性和后果的所有事件和其他安全措施的有效
性进行，以确定适当的安全等级：
①SIL1用于事故很少发生。事故发生时，设备和产品会受到轻微影响，不会
立即造成环境污染和人员伤亡，经济损失也不大。
②SIL2用于事故偶尔发生。事故发生时，设备和产品受影响较大，可能造成
环境污染和人员伤亡，经济损失将更大。
③SIL3用于事故经常发生。事故发生时，设备和产品将受到严重影响，造成
严重的环境污染和人员伤亡，经济损失严重。
四、合成氨工厂的工程实现
（一）变换工段的工程实现
根据变换工段工艺专业提供的条件需求，本项目采用的控制系统能够实现变
