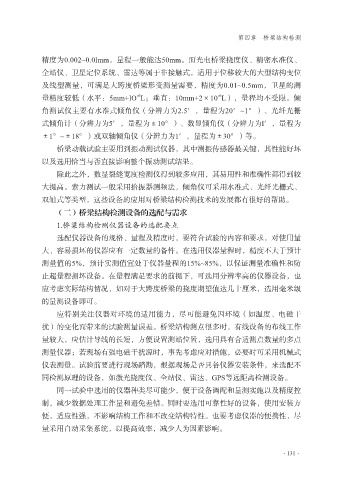

第四章 桥梁结构检测

精度为0.002~0.0lmm，量程一般能达50mm。而光电桥梁挠度仪、精密水准仪、
全站仪、卫星定位系统、雷达等属于非接触式，适用于位移较大的大型结构变位
及线型测量，可满足大跨度桥梁形变测量需要，精度为0.01~0.5mm，卫星的测
-6
-6
量精度较低（水平：5mm+lO L；垂直：10mm+2×10 L），量程均不受限。倾
角测试仪主要有水准式倾角仪（分辨力为2.5′，量程为20′~1°）、光纤光栅
式倾角计（分辨力为5′，量程为±10°）、数显倾角仪（分辨力为l′，量程为
±1°~±18°）或双轴倾角仪（分辨力为1′，量程为±30°）等。

桥梁动载试验主要用到振动测试仪器，其中测振传感器最关键，其性能好坏
以及选用恰当与否直接影响整个振动测试结果。
除此之外，数显裂缝宽度检测仪得到较多应用，其易用性和准确性都得到较
大提高。索力测试一般采用拾振器测频法，倾角仪可采用水准式、光纤光栅式、

双轴式等类型，这些设备的应用对桥梁结构检测技术的发展都有很好的帮助。
（二）桥梁结构检测设备的选配与需求
1.桥梁结构检测仪器设备的选配要点
选配仪器设备的规格、量程及精度时，要符合试验的内容和要求，对使用量

大、容易损坏的仪器应有一定数量的备件。在选用仪器量程时，精度不大于预计
测量值的5%，预计实测值宜处于仪器量程的15%~85%，以保证测量准确性和防
止超量程损坏设备。在量程满足要求的前提下，可选用分辨率高的仪器设备，也
应考虑实际结构情况，如对于大跨度桥梁的挠度期望值达几十厘米，选用毫米级

的量测设备即可。
应特别关注仪器对环境的适用能力，尽可能避免因环境（如温度、电磁干
扰）的变化而带来的试验测量误差。桥梁结构测点很多时，有线设备的布线工作
量较大，应估计导线的长短，方便设置测站位置，选用具有合适测点数量的多点

测量仪器；若现场有强电磁干扰源时，事先考虑应对措施，必要时可采用机械式
仪表测量。试验前要进行现场踏勘，根据现场是否具备仪器安装条件，来选配不
同检测原理的设备，如激光挠度仪、全站仪、雷达、GPS等远距离检测设备。
同一试验中选用的仪器种类尽可能少，便于设备调配和量测实施以及精度控

制，减少数据处理工作量和避免差错。同时要选用可靠性好的设备，使用安装方
便，适应性强，不影响结构工作和不改变结构特性。也要考虑仪器的便携性，尽
量采用自动采集系统，以提高效率，减少人为因素影响。

·131·
