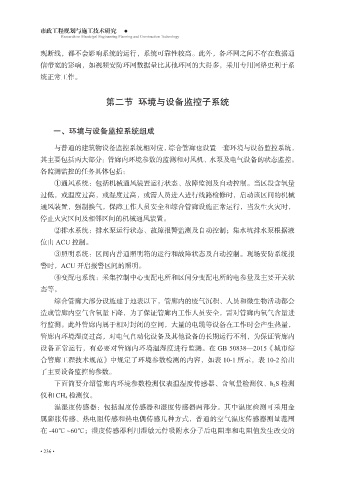

现断线，都不会影响系统的运行，系统可靠性较高。此外，各环网之间不存在数据通
信带宽的影响，如视频安防环网数据量比其他环网的大得多，采用专用网络更利于系
统正常工作。

第二节 环境与设备监控子系统

一、环境与设备监控系统组成

与普通的建筑物设备监控系统相对应，综合管廊也设置一套环境与设备监控系统，
其主要包括两大部分：管廊内环境参数的监测和对风机、水泵及电气设备的状态监控。
各监测监控的任务具体包括：
①通风系统：包括机械通风装置运行状态、故障监测及自动控制。当区段含氧量

过低，或温度过高，或湿度过高，或需人员进入进行线路检修时，启动该区间的机械
通风装置，强制换气，保障工作人员安全和综合管廊设施正常运行，当发生火灾时，
停止火灾区间及相邻区间的机械通风装置。

②排水系统：排水泵运行状态、故障报警监测及自动控制；集水坑排水泵根据液
位由 ACU 控制。
③照明系统：区间内普通照明箱的运行和故障状态及自动控制。现场安防系统报
警时，ACU 开启报警区间的照明。
④变配电系统：采集控制中心变配电所和区间分变配电所的电参量及主要开关状

态等。
综合管廊大部分设施建于地表以下，管廊内的废气沉积、人员和微生物活动都会
造成管廊内空气含氧量下降，为了保证管廊内工作人员安全，需对管廊内氧气含量进

行监测。此外管廊内属于相对封闭的空间，大量的电缆等设备在工作时会产生热量，
管廊内环境湿度过高，对电气自动化设备及其他设备的长期运行不利，为保证管廊内
设备正常运行，有必要对管廊内环境温湿度进行监测。在 GB 50838—2015《城市综
合管廊工程技术规范》中规定了环境参数检测的内容，如表 10-1 所示，表 10-2 给出

了主要设备监控的参数。
下面简要介绍管廊内环境参数检测仪表温湿度传感器、含氧量检测仪、h 2 S 检测
仪和 CH 4 检测仪。
温湿度传感器：包括温度传感器和湿度传感器两部分。其中温度检测可采用金

属膨胀传感、热电阻传感和热电偶传感几种方式，普通的空气温度传感器测量范围
在 -40℃ ~60℃；湿度传感器利用湿敏元件吸附水分子后电阻率和电阻值发生改变的
