» 第十章 城市综合管廊监控与报警系统
用主干光纤环网，即监控中心的核心交换机与底层各汇聚交换机组成环网，最终将各
个子系统的信息接入监控中心。在这种组网方式下，系统接线相对简单，经济性较好。

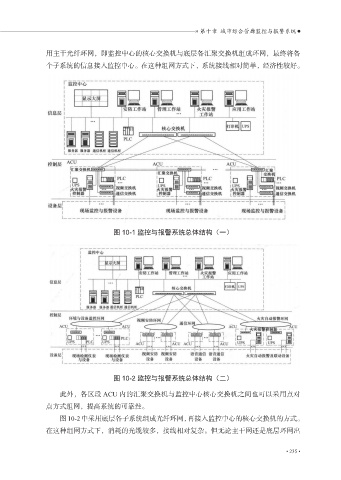

图 10-1 监控与报警系统总体结构（一）
图 10-2 监控与报警系统总体结构（二）
此外，各区段 ACU 内的汇聚交换机与监控中心核心交换机之间也可以采用点对
点方式组网，提高系统的可靠性。
图 10-2 中采用底层各子系统组成光纤环网，再接入监控中心的核心交换机的方式。
在这种组网方式下，消耗的光缆较多，接线相对复杂。但无论主干网还是底层环网出
