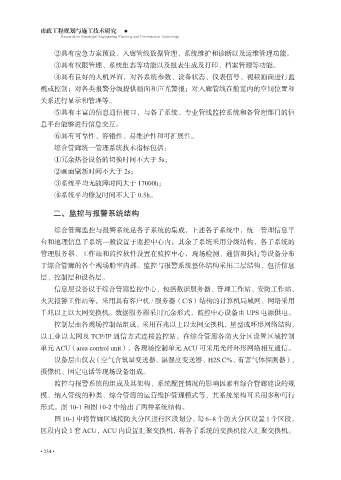

②具有应急方案预设、入廊管线数据管理、系统维护和诊断以及运维管理功能。
③具有权限管理、系统组态等功能以及报表生成及打印、档案管理等功能。
④具有良好的人机界面，对各系统参数、设备状态、仪表信号、视频画面进行监
视或控制；对各类报警分级提供画面和声光警报；对入廊管线在舱室内的空间位置和

关系进行显示和管理等。
⑤具有丰富的信息通信接口，与各子系统、专业管线监控系统和各管理部门的信
息平台能够进行信息交互。
⑥具有可靠性、容错性、易维护性和可扩展性。

综合管廊统一管理系统技术指标包括：
①冗余热备设备的切换时间不大于 5s；
②画面刷新时间不大于 2s；
③系统平均无故障时间大于 17000h；

④系统平均修复时间不大于 0.5h。

二、监控与报警系统结构

综合管廊监控与报警系统是各子系统的集成，上述各子系统中，统一管理信息平

台和地理信息子系统一般设置于监控中心内；其余子系统采用分级结构，各子系统的
管理服务器、工作站和监控软件设置在监控中心，现场检测、通信和执行等设备分布
于综合管廊的各个现场舱室内部。监控与报警系统整体结构采用三层结构，包括信息
层、控制层和设备层。

信息层设备设于综合管廊监控中心，包括数据服务器、管理工作站、安防工作站、
火灾报警工作站等。采用具有客户机 / 服务器（C/S）结构的计算机局域网、网络采用
千兆以上以太网交换机。数据服务器采用冗余形式，监控中心设备由 UPS 电源供电。

控制层由各现场控制站组成。采用百兆以上以太网交换机，星型或环形网络结构，
以工业以太网及 TCP/IP 通信方式连接监控站，在综合管廊各防火分区设置区域控制
单元 ACU（area control unit），各现场控制单元 ACU 可采用光纤环形网络相互通信。
设备层由仪表（空气含氧量变送器、温湿度变送器、H2S.C%、有害气体探测器）、

摄像机、固定电话等现场设备组成。
监控与报警系统的组成及其架构、系统配置情况的影响因素有综合管廊建设的规
模、纳入管线的种类、综合管廊的运营维护管理模式等，其系统架构可采用多种可行
形式。图 10-1 和图 10-2 中给出了两种系统结构。

图 10-1 中将管廊区域按防火分区进行区段划分，每 6~8 个防火分区设置 1 个区段，
区段内设 1 套 ACU，ACU 内设置汇聚交换机，将各子系统的交换机接入汇聚交换机。
