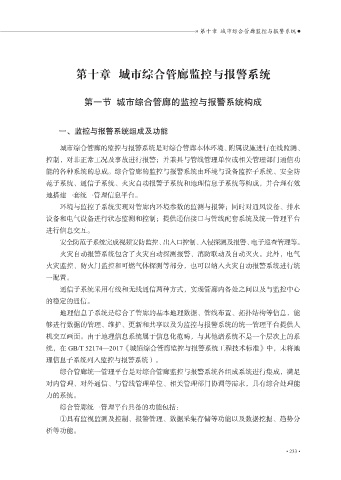

第十章 城市综合管廊监控与报警系统

第一节 城市综合管廊的监控与报警系统构成

一、监控与报警系统组成及功能

城市综合管廊的监控与报警系统是对综合管廊本体环境、附属设施进行在线监测、
控制，对非正常工况及事故进行报警；并兼具与管线管理单位或相关管理部门通信功
能的各种系统的总成。综合管廊的监控与报警系统由环境与设备监控子系统、安全防
范子系统、通信子系统、火灾自动报警子系统和地理信息子系统等构成，并合理有效

地搭建一套统一管理信息平台。
环境与监控子系统实现对管廊内环境参数的监测与报警；同时对通风设备、排水
设备和电气设备进行状态监测和控制；提供通信接口与管线配套系统及统一管理平台

进行信息交互。
安全防范子系统完成视频安防监控、出入口控制、入侵探测及报警、电子巡查管理等。
火灾自动报警系统包含了火灾自动探测报警、消防联动及自动灭火。此外，电气
火灾监控、防火门监控和可燃气体探测等部分，也可以纳入火灾自动报警系统进行统
一配置。

通信子系统采用有线和无线通信两种方式，实现管廊内各处之间以及与监控中心
的稳定的通信。
地理信息子系统是综合了管廊的基本地理数据、管线布置、拓扑结构等信息，能

够进行数据的管理、维护、更新和共享以及为监控与报警系统的统一管理平台提供人
机交互画面。由于地理信息系统属于信息化范畴，与其他诸系统不是一个层次上的系
统，在 GB/T 52174—2017《城镇综合管廊监控与报警系统工程技术标准》中，未将地
理信息子系统列入监控与报警系统）。

综合管廊统一管理平台是对综合管廊监控与报警系统各组成系统进行集成，满足
对内管理、对外通信、与管线管理单位、相关管理部门协调等需求，具有综合处理能
力的系统。
综合管廊统一管理平台具备的功能包括：

①具有监视监测及控制、报警管理、数据采集存储等功能以及数据挖掘、趋势分
析等功能。
