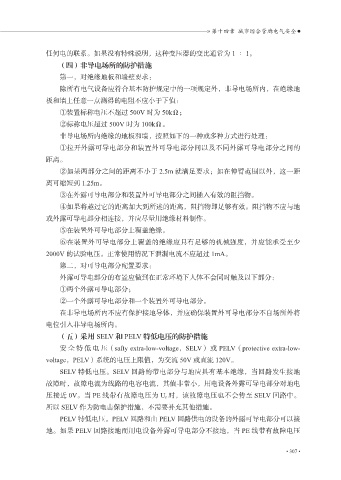

» 第十四章 城市综合管廊电气安全
任何电的联系。如果没有特殊说明，这种变压器的变比通常为 1 ∶ 1。
（四）非导电场所的防护措施
第一，对绝缘地板和墙壁要求：
除所有电气设备应符合基本防护规定中的一项规定外，非导电场所内，在绝缘地
板和墙上任意一点测得的电阻不应小于下值：
①装置标称电压不超过 500V 时为 50kΩ；
②标称电压超过 500V 时为 100kΩ。
非导电场所内绝缘的地板和墙，按照如下的一种或多种方式进行处理：
①拉开外露可导电部分和装置外可导电部分间以及不同外露可导电部分之间的
距离。
②如果两部分之间的距离不小于 2.5m 就满足要求；如在伸臂范围以外，这一距
离可缩短到 1.25m。
③在外露可导电部分和装置外可导电部分之间插入有效的阻挡物。
④如果将越过它的距离加大到所述的距离，阻挡物即足够有效。阻挡物不应与地
或外露可导电部分相连接，并应尽量用绝缘材料制作。
⑤在装置外可导电部分上覆盖绝缘。
⑥在装置外可导电部分上覆盖的绝缘应具有足够的机械强度，并应能承受至少
2000V 的试验电压。正常使用情况下泄漏电流不应超过 1mA。
第二，对可导电部分配置要求：
外露可导电部分的布置应做到在正常环境下人体不会同时触及以下部分：
①两个外露可导电部分；
②一个外露可导电部分和一个装置外可导电部分。
在非导电场所内不应有保护接地导体，并应确保装置外可导电部分不自场所外将
电位引入非导电场所内。
（五）采用 SELV 和 PELV 特低电压的防护措施
安全特 低电压（safty extra-low-voltage，SELV）或 PELV（protective extra-low-
voltage，PELV）系统的电压上限值，为交流 50V 或直流 120V。
SELV 特低电压。SELV 回路的带电部分与地应具有基本绝缘，当回路发生接地
故障时，故障电流为线路的电容电流，其值非常小，用电设备外露可导电部分对地电
压接近 0V。当 PE 线带有故障电压为 U f 时，该故障电压也不会传至 SELV 回路中。
所以 SELV 作为防电击保护措施，不需要补充其他措施。
PELV 特低电压。PELV 回路和由 PELV 回路供电的设备的外露可导电部分可以接
地。如果 PELV 回路接地而用电设备外露可导电部分不接地，当 PE 线带有故障电压
