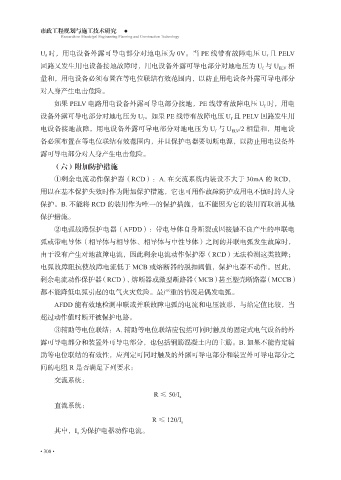

U f 时，用电设备外露可导电部分对地电压为 0V。当 PE 线带有故障电压 U f 且 PELV

回路又发生用电设备接地故障时，用电设备外露可导电部分对地电压为 U f 与 U ELV 相
量和，用电设备必须布置在等电位联结有效范围内，以防止用电设备外露可导电部分

对人身产生电击危险。
如果 PELV 电路用电设备外露可导电部分接地，PE 线带有故障电压 U f 时，用电

设备外露可导电部分对地电压为 U f 。如果 PE 线带有故障电压 U f 且 PELV 回路发生用
电设备接地故障，用电设备外露可导电部分对地电压为 U f 与 U ELV /2 相量和，用电设
备必须布置在等电位联结有效范围内，并且保护电器要切断电源，以防止用电设备外

露可导电部分对人身产生电击危险。
（六）附加防护措施

①剩余电流动作保护器（RCD）：A. 在交流系统内装设不大于 30mA 的 RCD，
用以在基本保护失效时作为附加保护措施，它也可用作故障防护或用电不慎时的人身
保护。B. 不能将 RCD 的装用作为唯一的保护措施，也不能因为它的装用而取消其他

保护措施。
②电弧故障保护电器（AFDD）：带电导体自身断裂或因接触不良产生的串联电

弧或带电导体（相导体与相导体、相导体与中性导体）之间的并联电弧发生故障时，
由于没有产生对地故障电流，因此剩余电流动作保护器（RCD）无法检测这类故障；
电弧故障阻抗使故障电流低于 MCB 或熔断器的脱扣阈值，保护电器不动作。因此，

剩余电流动作保护器（RCD）、熔断器或微型断路器（MCB）甚至塑壳断路器（MCCB）
都不能降低电弧引起的电气火灾危险。最严重的情况是偶发电弧。

AFDD 能有效地检测串联或并联故障电弧的电流和电压波形，与给定值比较，当
超过动作值时断开被保护电路。
③辅助等电位联结：A. 辅助等电位联结应包括可同时触及的固定式电气设备的外

露可导电部分和装置外可导电部分，也包括钢筋混凝土内的主筋。B. 如果不能肯定辅
助等电位联结的有效性，应判定可同时触及的外露可导电部分和装置外可导电部分之

间的电阻 R 是否满足下列要求：
交流系统：

R ≤ 50/I a
直流系统：

R ≤ 120/I a
其中，I a 为保护电器动作电流。
