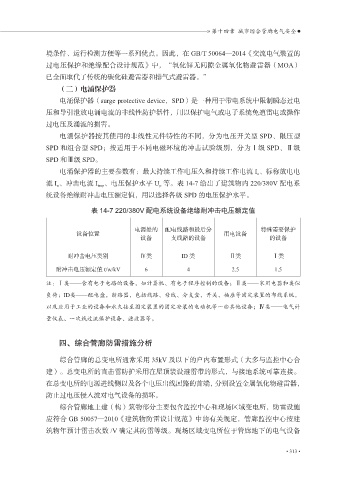

» 第十四章 城市综合管廊电气安全

境条件、运行检测方便等一系列优点。因此，在 GB/T 50064—2014《交流电气装置的
过电压保护和绝缘配合设计规范》中，“氧化锌无间隙金属氧化物避雷器（MOA）
已全面取代了传统的碳化硅避雷器和排气式避雷器。”
（二）电涌保护器

电涌保护器（surge protective device，SPD）是一种用于带电系统中限制瞬态过电
压和导引泄放电涌电流的非线性防护器件，用以保护电气或电子系统免遭雷电或操作
过电压及涌流的损害。
电涌保护器按其使用的非线性元件特性的不同，分为电压开关型 SPD、限压型

SPD 和组合型 SPD；按适用于不同电磁环境的冲击试验级别，分为Ⅰ级 SPD、Ⅱ级
SPD 和Ⅲ级 SPD。
电涌保护器的主要参数有：最大持续工作电压久和持续工作电流 I e 、标称放电电
流 I n 、冲击电流 I imp 、电压保护水平 U p 等。表 14-7 给出了建筑物内 220/380V 配电系

统设备绝缘耐冲击电压额定值，用以选择各级 SPD 的电压保护水平。

表 14-7 220/380V 配电系统设备绝缘耐冲击电压额定值

电源处的 配电线路和最后分 特殊需要保护
设备位置 用电设备
设备 支线路的设备 的设备

耐冲击电压类别 Ⅳ类 ID 类 Ⅱ类 Ⅰ类

耐冲击电压额定值 t/w/kV 6 4 2.5 1.5

注：Ⅰ类—含有电子电路的设备，如计算机、有电子程序控制的设备；Ⅱ类—家用电器和类似
负荷；ID类—配电盘，断路器，包括线路、母线、分支盒、开关、插座等固定装置的布线系统，
以及应用于工业的设备和永久接至固定装置的固定安装的电动机等一些其他设备；Ⅳ类—电气计
量仪表、一次线过流保护设备、滤波器等。

四、综合管廊防雷措施分析

综合管廊的总变电所通常采用 35kV 及以下的户内布置形式（大多与监控中心合

建）。总变电所的直击雷防护采用在屋顶装设避雷带的形式，与接地系统可靠连接。
在总变电所的电源进线侧以及各个电压出线回路的首端，分别设置金属氧化物避雷器，
防止过电压侵入波对电气设备的损坏。
综合管廊地上建（构）筑物部分主要包含监控中心和现场区域变电所，防雷设施

应符合 GB 50057—2010《建筑物防雷设计规范》中的有关规定，管廊监控中心按建
筑物年预计雷击次数 /V 确定其防雷等级。现场区域变电所位于管廊地下的电气设备
