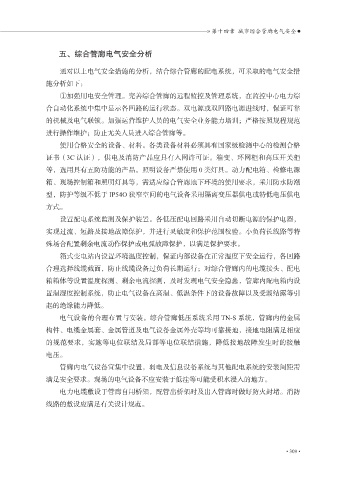

» 第十四章 城市综合管廊电气安全

五、综合管廊电气安全分析

通对以上电气安全措施的分析，结合综合管廊的配电系统，可采取的电气安全措
施分析如下：

①加强用电安全管理。完善综合管廊的远程监控及管理系统，在监控中心电力综
合自动化系统中集中显示各回路的运行状态。双电源或双回路电源进线时，保证可靠
的机械及电气联锁。加强运营维护人员的电气安全业务能力培训；严格按照规程规范

进行操作维护；防止无关人员进入综合管廊等。
使用合格安全的设备、材料。各类设备材料必须具有国家级检测中心的检测合格

证书（3C 认证），供电及消防产品应具有入网许可证。箱变、环网柜和高压开关柜
等，选用具有五防功能的产品。照明设备严禁使用 0 类灯具。动力配电箱、检修电源
箱、现场控制箱和照明灯具等，需适应综合管廊地下环境的使用要求，采用防水防潮

型，防护等级不低于 IP54O 狭窄空间的电气设备采用隔离变压器供电或特低电压供电
方式。
设置配电系统监测及保护装置。各低压配电回路采用自动切断电源的保护电器，

实现过流、短路及接地故障保护，并进行灵敏度和保护范围校验。小负荷长线路等特
殊场合配置剩余电流动作保护或电弧故障保护，以满足保护要求。
箱式变电站内设置环境温度控制，保证内部设备在正常温度下安全运行，各回路

合理选择线缆截面，防止线缆设备过负荷长期运行；对综合管廊内的电缆接头、配电
箱箱体等设置温度探测、剩余电流探测，及时发现电气安全隐患，管廊内配电箱内设

置温湿度控制系统，防止电气设备在高温、低温条件下的设备故障以及受潮结露等引
起的绝缘能力降低。
电气设备的合理布置与安装。综合管廊低压系统采用 TN-S 系统，管廊内的金属

构件、电缆金属套、金属管道及电气设备金属外壳等均可靠接地，接地电阻满足相应
的规范要求，实施等电位联结及局部等电位联结措施，降低接地故障发生时的接触
电压。

管廊内电气设备宜集中设置，弱电及信息设备系统与其他配电系统的安装间距需
满足安全要求。现场的电气设备不应安装于低洼等可能受积水浸入的地方。
电力电缆敷设于管廊自用桥架，配管出桥架时及出入管廊时做好防火封堵。消防

线路的敷设应满足有关设计规范。

• 309 •
