» 第十四章 城市综合管廊电气安全

宜大于表 14-6 所列数值。

表 14-6 MOA 至 6~20kV 主变压器最大电气距离
雷电季节经常运行的进线回路数 1 2 3 ≥ 4
最大电气距离 /m 15 20 25 30

6~20kV 架空进出线全部在厂区内且受到附近建筑物屏蔽时，可只在母线上装
设 MOA。
有电缆段的架空线路，MOA 应装设在电缆头附近，其接地端应和电缆金属外层

相连。例如，各架空进线均有电缆端，则 MOA 至主变压器的最大电气距离不受限制。

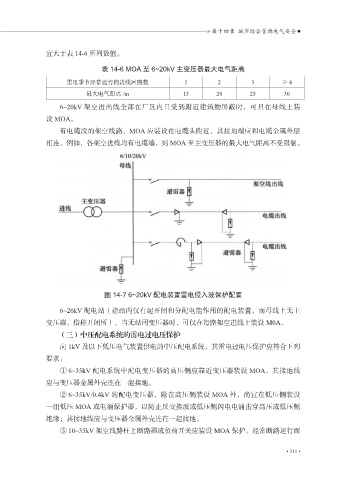

图 14-7 6~20kV 配电装置雷电侵入波保护配置

6~20kV 配电站（指站内仅有起开闭和分配电能作用的配电装置，而母线上无主
变压器，俗称开闭所），当无站用变压器时，可仅在每路架空进线上装设 M0A。

（三）中压配电系统的雷电过电压保护
向 1kV 及以下低压电气装置供电的中压配电系统，其雷电过电压保护应符合下列
要求：
① 6~35kV 配电系统中配电变压器的高压侧应靠近变压器装设 MOA，其接地线

应与变压器金属外壳连在一起接地。
② 6~35kV/0.4kV 的配电变压器，除在高压侧装设 MOA 外，尚宜在低压侧装设
一组低压 MOA 或电涌保护器，以防止反变换波或低压侧闪电电涌击穿高压或低压侧

绝缘；其接地线应与变压器金属外壳连在一起接地。
③ 10~35kV 架空线路柱上断路器或负荷开关应装设 MOA 保护。经常断路运行而

• 311 •
